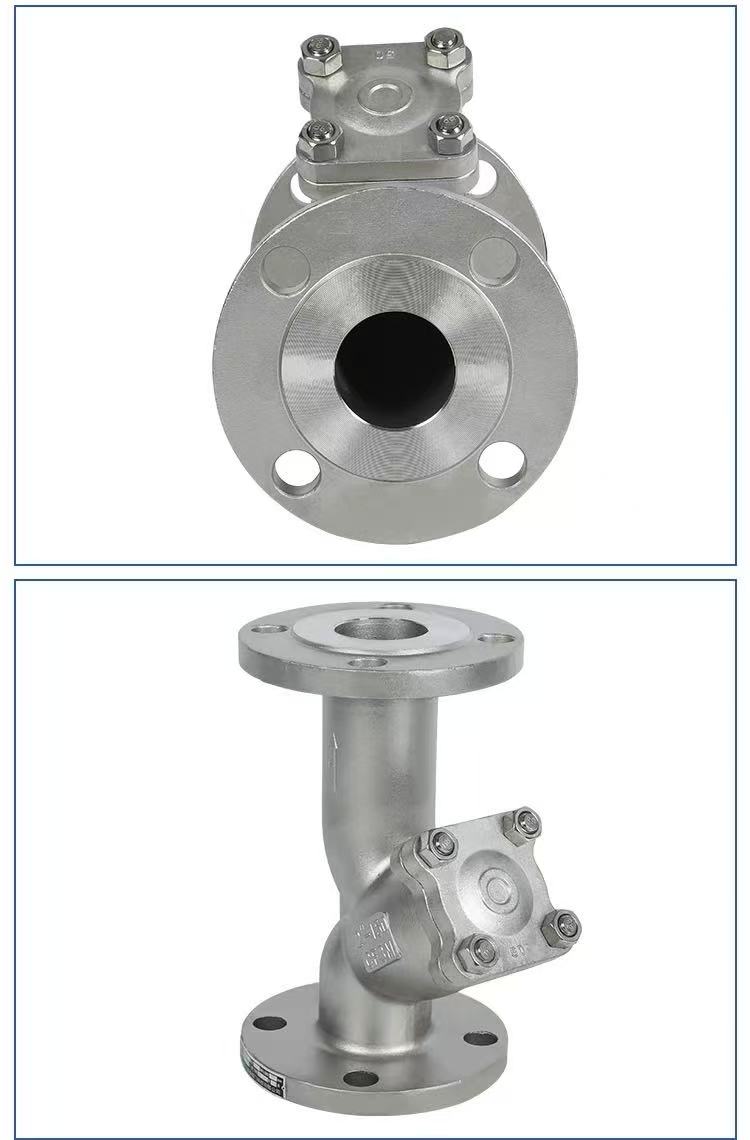

अमेरिकी मानक निकला हुआ किनारा वाई-प्रकार फ़िल्टर

काम के सिद्धांत

शेन्ची फैक्ट्री का एकीकृत अमेरिकी मानक फ्लैंज वाई-प्रकार फिल्टर फिल्टर स्क्रीन अवरोधन के सिद्धांत पर काम करता है। माध्यम इनलेट छोर से आवास में प्रवेश करता है और वाई-आकार की संरचना के अंदर फिल्टर स्क्रीन के माध्यम से बहता है। ठोस अशुद्धियाँ फ़िल्टर स्क्रीन के अंदर अवरुद्ध हो जाती हैं, जबकि स्वच्छ माध्यम आउटलेट सिरे से गुजरता है और बाहर निकल जाता है। फ़िल्टर स्क्रीन का कुल क्षेत्रफल पाइप के क्रॉस-सेक्शनल क्षेत्र का 3-4 गुना है, जिसके परिणामस्वरूप कम प्रतिरोध और तेज़ प्रवाह होता है। जल निकासी के लिए, नीचे के प्लग को खोलें या फ्लैंज कवर को हटा दें, फ़िल्टर स्क्रीन को बाहर निकालें, इसे साफ़ करें और फिर इसे पुनः स्थापित करें। मुख्य बॉडी WCB, SUS304 (CF8), या SUS316L (CF3M) सामग्रियों से बनी है, जो एक एकीकृत कास्टिंग प्रक्रिया का उपयोग करती है, जिसके परिणामस्वरूप एक निर्बाध आवास और विश्वसनीय दबाव प्रतिरोध होता है। शेंची उत्पाद पेट्रोलियम, रसायन और जल उपचार उद्योगों में उपयोग की जाने वाली पाइपलाइनों में अशुद्धता निस्पंदन के लिए उपयुक्त हैं।

उत्पाद पैरामीटर

उत्पाद का नाम: अमेरिकी मानक निकला हुआ किनारा वाई-प्रकार फ़िल्टर	विशिष्टताएँ: (1/8"-4") डीएन6-डीएन100विशेषताएँ: (1/8"-4") डीएन6-डीएन100
नाममात्र दबाव: पीएन16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानक: एएनएसआई, बीएस, डीआईएन, आईएसओ, जेआईएस	लागू तापमान: -20℃ ~ +150℃ (सामान्य), +350℃ तक (उच्च तापमान प्रकार), -196℃ तक (कम तापमान प्रकार)
आंतरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, निम्न तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन विधि: मैनुअल	सील: ईपीडीएम, पीपीएल
कनेक्शन विधि: निकला हुआ किनारा कनेक्शन	अनुप्रयोग: जल, वायु, गैस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीन	नमूना: नमूने उपलब्ध हैं

स्थापित करने के लिए मुख्य बिंदु

दिशा की पुष्टि, निकला हुआ किनारा संरेखण और कसना, और पाइपलाइन समर्थन और सुरक्षा।

शेन्ची अमेरिकन स्टैंडर्ड फ्लैंज वाई-टाइप फिल्टर स्थापित करते समय, तीन प्रमुख बिंदुओं पर ध्यान दें: सबसे पहले, प्रवाह दिशा की पुष्टि करें। वाल्व बॉडी पर तीर को मध्यम प्रवाह दिशा के साथ संरेखित किया जाना चाहिए, और अशुद्धता के निपटान की सुविधा के लिए फ़िल्टर स्क्रीन को नीचे की ओर स्थापित किया जाना चाहिए। दूसरा, निकला हुआ किनारा संरेखण और कसना सुनिश्चित करें। निकला हुआ किनारा समानांतर और संकेंद्रित होना चाहिए, गैस्केट केंद्रित होना चाहिए, और शेल विरूपण से बचने के लिए बोल्ट को चरणों में तिरछे कसना चाहिए। तीसरा, पाइपलाइन समर्थन और प्री-फ़िल्टर सुरक्षा प्रदान करें। फ़िल्टर को पाइपलाइन का भार सहन नहीं करना चाहिए; बड़े कणों को हटाने के लिए स्थापना से पहले पाइपलाइन को शुद्ध किया जाना चाहिए। शेनची विस्तृत इंस्टॉलेशन निर्देश प्रदान करता है, ODM/OEM अनुकूलन का समर्थन करता है, और फ़िल्टर के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए फ़िल्टर मेष आकार को आवश्यकतानुसार समायोजित किया जा सकता है।

प्रभावी ढंग से फ़िल्टर किए गए पदार्थ

शेन्ची एएसएमई मानक निकला हुआ किनारा वाई-प्रकार फिल्टर मुख्य रूप से पाइपलाइन मीडिया में ठोस निलंबित पदार्थ को फ़िल्टर करते हैं। इसमें शामिल हैं: वेल्डिंग स्लैग, लोहे का बुरादा, और पाइपलाइन वेल्डिंग से जंग के अवशेष; निर्माण से बचे रेत, मिट्टी, भांग के रेशे और सीलेंट अवशेष; पार्टिकुलेट मैटर, क्रिस्टल और मीडिया द्वारा ही ले जाए गए तलछट; पाइपलाइन की पुरानी और परतदार भीतरी दीवार से जंग के स्केल और स्केल के टुकड़े; और चिकनाई वाले तेल में धातु की छीलन और अन्य अशुद्धियाँ। मीडिया की आवश्यक सफाई के आधार पर, निस्पंदन परिशुद्धता 50-300 जाल से चयन योग्य है। चीन में निर्मित, ASME मानक निकला हुआ किनारा Y-प्रकार फिल्टर WCB, SUS304 और SUS316L सामग्रियों से बने होते हैं, जो विभिन्न मीडिया के लिए संक्षारण प्रतिरोध और अनुकूलनशीलता प्रदान करते हैं।

वे पदार्थ जो निस्पंदन के लिए उपयुक्त नहीं हैं

शेन्ची एएसएमई बी फ्लैंज वाई-प्रकार फिल्टर निम्नलिखित पदार्थों को फ़िल्टर करने के लिए उपयुक्त नहीं हैं: माध्यम में घुले रसायन (जैसे नमकीन पानी में नमक, समाधान में एसिड और क्षार); तेल-पानी इमल्शन; चिपचिपा पेस्ट या कोलाइड; रेशेदार नरम अशुद्धियाँ (जो फ़िल्टर स्क्रीन में प्रवेश कर सकती हैं या उसके चारों ओर लपेट सकती हैं); और गैसीय मीडिया में गैसीय संदूषक। इन मीडिया के लिए, अन्य प्रकार के फ़िल्टर का चयन किया जाना चाहिए। एएसएमई बी फ्लैंज वाई-प्रकार फिल्टर बेचते समय, शेन्ची गलत चयन से बचने के लिए ग्राहक के साथ मीडिया विशेषताओं की पुष्टि करेगा। मूल्य सूची के साथ एएसएमई बी फ्लैंज वाई-प्रकार फिल्टर में विस्तृत चयन दिशानिर्देश शामिल हैं।
