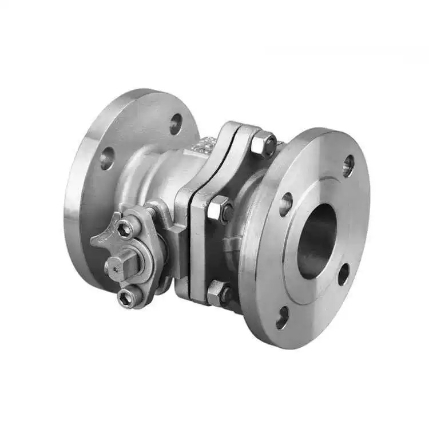

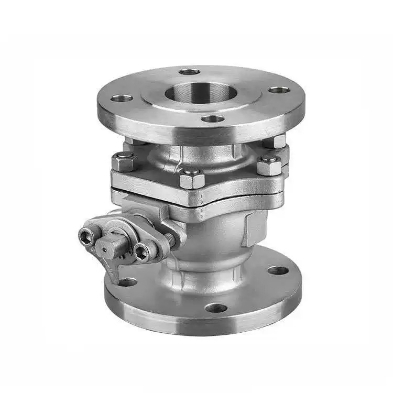

अमेरिकी मानक फ़्लैंग्ड बॉल वाल्व

काम के सिद्धांत

मीडिया के प्रवाह को गेंद को 90° घुमाकर नियंत्रित किया जाता है।

पाइप के समान व्यास वाला एक थ्रू-होल गेंद के केंद्र में स्थित होता है। जब हैंडल या एक्चुएटर गेंद को 90° तक घुमाता है जब तक कि थ्रू-होल पाइप अक्ष के साथ संरेखित न हो जाए, मीडिया बिना किसी रुकावट के स्वतंत्र रूप से प्रवाहित होता है, वाल्व पूरी तरह से खुला होता है, और प्रवाह प्रतिरोध लगभग शून्य होता है। जब गेंद 90° तक घूमती है जब तक कि थ्रू-होल पाइप के लंबवत न हो जाए, ठोस गोलाकार सतह मार्ग को पूरी तरह से अवरुद्ध कर देती है, वाल्व बंद हो जाता है, और विश्वसनीय शट-ऑफ प्राप्त होता है।

अमेरिकन स्टैंडर्ड फ़्लैंग्ड बॉल वाल्व एक द्विदिश सीलिंग डिज़ाइन को अपनाता है, जो मीडिया को प्रवाह दिशा प्रतिबंध के बिना किसी भी दिशा से प्रवेश करने की अनुमति देता है। नरम सील (पीटीएफई/पीपीएल) शून्य रिसाव प्राप्त करती हैं, जबकि कठोर सील उच्च तापमान और उच्च दबाव के लिए उपयुक्त होती हैं। उच्च दबाव के तहत सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए वाल्व स्टेम में एक एंटी-ब्लोआउट संरचना होती है। शेन्ची एएसएमई मानक फ्लैंज बॉल वाल्व एपीआई 608 मानकों के अनुसार सख्ती से निर्मित होते हैं, जो त्वरित संचालन और तंग सीलिंग प्रदान करते हैं, जिससे वे तेल, रसायन और प्राकृतिक गैस उद्योगों में एएसएमई मानक पाइपलाइनों के लिए आदर्श शट-ऑफ वाल्व बन जाते हैं।

उत्पाद पैरामीटर

उत्पाद का नाम: अमेरिकन स्टैंडर्ड फ़्लैंग्ड बॉल वाल्व	विशिष्टताएँ: (1/8"-4") DN6-DN100
नाममात्र दबाव: पीएन16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M) शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानक: एएनएसआई, बीएस, डीआईएन, आईएसओ, जेआईएस	लागू तापमान: -20℃ ~ +150℃ (सामान्य), +350℃ तक (उच्च तापमान), -196℃ तक (कम तापमान)
आंतरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, निम्न तापमान, मध्यम तापमान, सामान्य तापमान
संचालन विधि: मनुआ	सील: ईपीडीएम, पीपीएल
कनेक्शन विधि: निकला हुआ किनारा कनेक्शन	अनुप्रयोग: जल, वायु, गैस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीनउत्पत्ति: चीनउत्पत्ति: चीनउत्पत्ति: चीन	नमूना: नमूने उपलब्ध हैं

मुख्य संरचना और डिज़ाइन हाइलाइट्स

शेन्ची के उच्च गुणवत्ता वाले अमेरिकी मानक फ़्लैंग्ड बॉल वाल्व में एक मुख्य संरचना होती है जिसमें वाल्व बॉडी, बॉल, स्टेम और सीट सील शामिल होती है। गेंद या तो फ्लोटिंग बॉल डिज़ाइन (DN50 और नीचे) या फिक्स्ड बॉल डिज़ाइन (DN50 और ऊपर) हो सकती है। गेंद का थ्रू-होल पाइप के आंतरिक व्यास से मेल खाता है, जिसके परिणामस्वरूप पूरी तरह से खुले होने पर लगभग शून्य प्रवाह प्रतिरोध होता है। एक तना-रोधी संरचना उच्च दबाव में तने को उड़ने से रोकती है। एक एंटी-स्टैटिक डिवाइस गेंद और तने के बीच चालकता सुनिश्चित करता है, जिससे स्थैतिक बिजली के निर्माण को रोका जा सकता है। उपलब्ध कोटेशन के साथ एएसएमई फ्लैंज बॉल वाल्व के लिए, शेन्ची ग्राहकों के लिए सटीक मॉडल चयन और बजट गणना की सुविधा के लिए विस्तृत तकनीकी पैरामीटर तालिकाएं प्रदान करता है।
