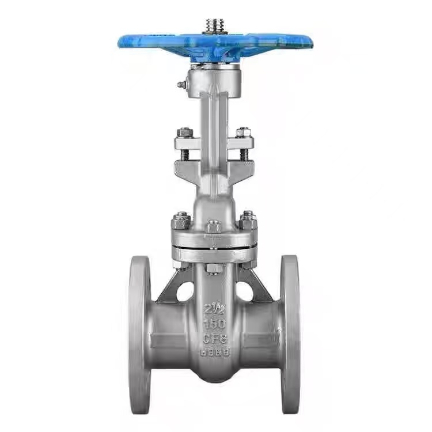

अमेरिकन स्टैंडर्ड राइजिंग स्टेम फ्लैंज्ड गेट वाल्व

एएसएमई राइजिंग स्टेम फ्लैंग्ड गेट वाल्व का कार्य सिद्धांत

जब ऑपरेटर हैंडव्हील घुमाता है, तो हैंडव्हील वाल्व स्टेम को घुमाने के लिए प्रेरित करता है। वाल्व स्टेम के ऊपरी सिरे पर ट्रैपेज़ॉइडल धागा वाल्व स्टेम नट से जुड़ा होता है, जो घूर्णी गति को अक्षीय रैखिक गति में परिवर्तित करता है। चूंकि वाल्व स्टेम और गेट जुड़े हुए हैं, वाल्व स्टेम गेट को एक साथ ऊपर उठने या गिरने के लिए प्रेरित करेगा।

वाल्व खोलने के लिए हैंडव्हील को वामावर्त घुमाएँ। वाल्व स्टेम गेट को रैखिक गति में ऊपर की ओर ले जाता है, जिससे गेट वाल्व सीट से अलग हो जाता है। जब गेट को वाल्व के नाममात्र व्यास के दोगुने के बराबर ऊंचाई तक उठाया जाता है, तो द्रव मार्ग पूरी तरह से अबाधित होता है, और वाल्व पूरी तरह से खुली स्थिति में होता है। ऑपरेशन के दौरान, हैंडव्हील को आम तौर पर उस स्थिति में घुमाया जाता है जहां इसे और अधिक नहीं घुमाया जा सकता है, और फिर पूरी तरह से खुली स्थिति प्राप्त करने के लिए आधा मोड़ से एक मोड़ तक वापस घुमाया जाता है, जिससे तापमान परिवर्तन के कारण वाल्व स्टेम को लॉक होने से रोका जा सके।

वाल्व बंद करने के लिए, हैंडव्हील को दक्षिणावर्त घुमाएँ। वाल्व स्टेम गेट को रैखिक गति में नीचे की ओर ले जाता है, जिससे गेट वाल्व सीट पर दब जाता है। हैंडव्हील द्वारा लगाया गया टॉर्क एक मजबूर सीलिंग बल उत्पन्न करता है, और पाइपलाइन में माध्यम का दबाव अन्य वाल्व सीट के खिलाफ गेट को भी दबाता है, जिससे एक स्व-सीलिंग प्रभाव बनता है। यह दोहरी क्रिया बंद होने पर शून्य रिसाव सुनिश्चित करती है।

राइजिंग स्टेम गेट वाल्व की मुख्य विशेषता यह है कि वाल्व स्टेम गेट के साथ समकालिक रूप से उठता और गिरता है। ऑपरेटर वाल्व कवर से परे फैले वाल्व स्टेम की लंबाई को देखकर वाल्व के खुले/बंद होने की स्थिति को दृष्टिगत रूप से निर्धारित कर सकते हैं - स्टेम जितना लंबा फैला होगा, वाल्व उतना ही अधिक खुला होगा; जब स्टेम पूरी तरह से पीछे हट जाता है, तो वाल्व बंद हो जाता है।

यह ध्यान रखना विशेष रूप से महत्वपूर्ण है कि एएसएमई (अमेरिकी मानक) राइजिंग स्टेम फ्लैंज गेट वाल्व का उपयोग केवल पूरी तरह से खुले या पूरी तरह से बंद स्थिति में किया जा सकता है और इसे नियंत्रण वाल्व के रूप में उपयोग नहीं किया जा सकता है। यदि विस्तारित अवधि के लिए आंशिक रूप से खुली स्थिति में छोड़ दिया जाता है, तो उच्च गति से बहने वाला माध्यम सीलिंग सतहों को नष्ट कर देगा, जिससे गेट और सीट पर घिसाव होगा, जिससे अंततः वाल्व रिसाव हो जाएगा। इसके अलावा, माध्यम गेट वाल्व के दोनों ओर से किसी भी दिशा में प्रवाहित हो सकता है, जिससे स्थापना के दौरान प्रवाह दिशा पर विचार करने की आवश्यकता समाप्त हो जाती है और साइट लेआउट की सुविधा मिलती है।

उत्पाद पैरामीटर

उच्च तापमान और उच्च दबाव प्रतिरोध

शेन्ची एएसएमई स्टैंडर्ड राइजिंग स्टेम फ़्लैंग्ड गेट वाल्व दो मुख्य प्रदर्शन लाभों का दावा करते हैं: उच्च तापमान प्रतिरोध और उच्च दबाव प्रतिरोध। WCB सामग्री 425℃ तक तापमान का सामना कर सकती है, जबकि स्टेनलेस स्टील व्यापक तापमान रेंज के लिए उपयुक्त है। कक्षा 150 दबाव रेटिंग, ऑपरेटिंग दबाव कमरे के तापमान पर 1.9 एमपीए तक पहुंच जाता है, जो पीएन16 मानक से अधिक है। सील उच्च तापमान प्रतिरोधी पीपीएल या जल प्रतिरोधी ईपीडीएम प्रकारों में उपलब्ध हैं। चीन में निर्मित, शेन्ची कच्चे माल से लेकर तैयार उत्पादों तक व्यापक गुणवत्ता नियंत्रण लागू करता है, जिससे उच्च तापमान और उच्च दबाव की स्थिति में दीर्घकालिक स्थिर संचालन सुनिश्चित होता है।

कक्षा 150 मानकों से अधिक विश्वसनीय उच्च दबाव प्रदर्शन

शेन्ची का एएसएमई बी16.10 मानक राइजिंग स्टेम फ्लैंज गेट वाल्व विश्वसनीय उच्च दबाव प्रतिरोध का दावा करता है। निकला हुआ किनारा कनेक्शन ASME B16.10 मानकों के अनुरूप है, समान रूप से कड़े बोल्ट और गास्केट पर समान दबाव वितरण के साथ। क्लास 150 रेटिंग कमरे के तापमान पर 1.9 एमपीए का कामकाजी दबाव प्रदान करती है, जिसमें पर्याप्त दबाव मार्जिन होता है। वाल्व बॉडी की दीवार की मोटाई ASME मानकों के अनुसार डिज़ाइन की गई है, जो बढ़ी हुई सुरक्षा के लिए राष्ट्रीय मानकों से अधिक है। शेन्ची रियायती एएसएमई मानक राइजिंग स्टेम फ्लैंज गेट वाल्व प्रदान करता है; थोक खरीदारी छूट के लिए योग्य है और उच्च दबाव की स्थिति में दीर्घकालिक स्थिर संचालन सुनिश्चित करती है।

फ़ैक्टरी प्रत्यक्ष खरीद और OEM अनुकूलन समर्थन

शेन्ची, एएसएमई (अमेरिकन स्टैंडर्ड) राइजिंग स्टेम फ्लैंज गेट वाल्व के आपूर्तिकर्ता के रूप में, नमूना बनाने की सेवाएं प्रदान करता है। हम बिचौलियों के मार्कअप को खत्म करते हुए पारदर्शी फैक्टरी कीमतों पर रियायती एएसएमई राइजिंग स्टेम फ्लैंज गेट वाल्व की पेशकश करते हैं। हम ODM और OEM अनुकूलन का समर्थन करते हैं; सामग्री, व्यास, निकला हुआ किनारा मानक, और संचालन विधियां सभी को आपकी आवश्यकताओं के अनुसार समायोजित किया जा सकता है। हमारे एएसएमई राइजिंग स्टेम फ्लैंज गेट वाल्व को सरल संरचना और कम रखरखाव लागत के साथ बनाए रखना आसान है। चीन में निर्मित, शेन्ची एएसएमई राइजिंग स्टेम फ्लैंज गेट वाल्व गुणवत्ता में विश्वसनीय हैं और इनकी डिलीवरी का समय स्थिर है। विस्तृत तकनीकी मापदंडों और नवीनतम तरजीही कोटेशन के लिए शेन्ची से संपर्क करने के लिए वैश्विक ग्राहकों का स्वागत है।
