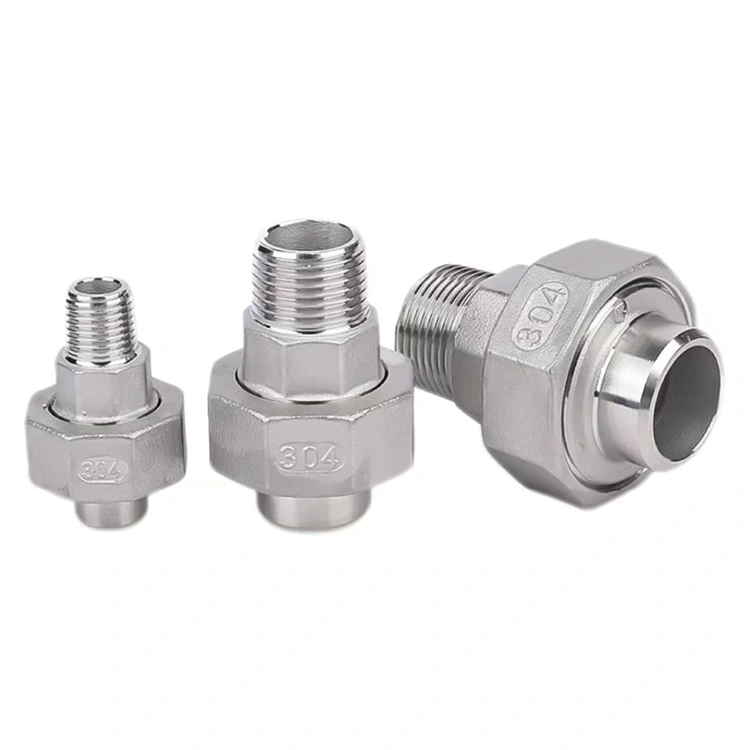

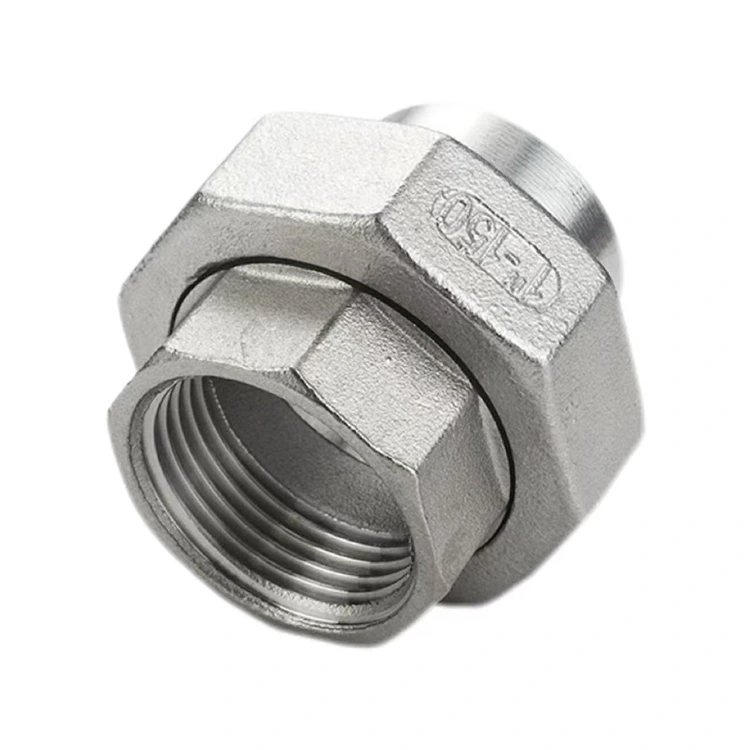

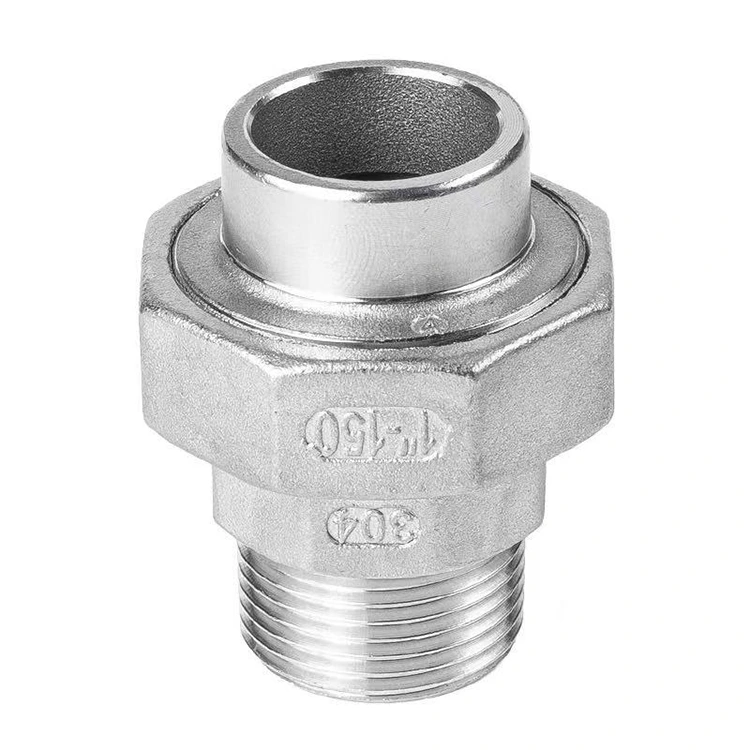

महिला धागा x बट-वेल्ड यूनियन

चीन में पाइप फिटिंग के एक पेशेवर निर्माता के रूप में, शेन्ची फीमेल थ्रेड x बट-वेल्ड यूनियन प्रस्तुत करता है - एक समग्र पाइपलाइन कनेक्टर जो एक इकाई के भीतर बट-वेल्ड अंत के साथ महिला-थ्रेडेड अंत को सहजता से एकीकृत करता है।

उच्च-प्रदर्शन फिटिंग के रूप में, फीमेल थ्रेड x बट-वेल्ड यूनियन का मुख्य कार्य थ्रेडेड कनेक्शन सिस्टम और वेल्डेड पाइपलाइन सिस्टम के बीच निर्बाध इंटरफ़ेस की सुविधा प्रदान करना है। महिला-थ्रेडेड सिरे को उन्नत सीएनसी तकनीक का उपयोग करके सटीक रूप से मशीनीकृत किया गया है, जो सटीक थ्रेड प्रोफाइल और विश्वसनीय सीलिंग सुनिश्चित करता है; यह वाल्व, नल और उपकरण जैसे बाहरी-थ्रेडेड उपकरणों से सीधे कनेक्शन की अनुमति देता है।

बट-वेल्ड अंत में एक पूर्व-मशीनीकृत बेवल (चैम्फर) होता है जिसे टीआईजी (आर्गन आर्क) वेल्डिंग के माध्यम से सीधे पाइपलाइन से जोड़ने के लिए डिज़ाइन किया गया है, जिससे एक स्थायी, रिसाव-प्रूफ सील बन जाती है। उच्च गुणवत्ता वाले स्टेनलेस स्टील या पीतल से निर्मित, इस यूनियन को 1.6 एमपीए से अधिक के कामकाजी दबाव के लिए रेट किया गया है और यह -20 डिग्री सेल्सियस से 120 डिग्री सेल्सियस के तापमान सीमा के भीतर संचालित होता है। वेल्डेड मुख्य पाइपलाइनों को थ्रेडेड शाखा लाइनों के साथ जोड़ने के लिए नई निर्माण परियोजनाओं में, साथ ही थ्रेडेड उपकरणों के साथ वेल्डेड सिस्टम को इंटरफ़ेस करने के लिए नवीनीकरण परियोजनाओं में इसका व्यापक रूप से उपयोग किया जाता है। अपनी उच्च-प्रदर्शन क्षमताओं के साथ, यह जटिल पाइपलाइन कनेक्शन चुनौतियों के लिए एक सरल लेकिन विश्वसनीय समाधान प्रदान करता है।

उत्पाद विशिष्टताएँ

मुख्य संरचना और डिज़ाइन हाइलाइट्स

1. एकीकृत समग्र संरचना

शेन्ची फीमेल थ्रेड x बट-वेल्ड यूनियन में एक अभिनव एकीकृत मिश्रित संरचना डिजाइन है, जो एक ही बॉडी के भीतर महिला थ्रेडेड एंड और बट-वेल्ड एंड को सटीक रूप से जोड़ती है। यह एकाधिक एडाप्टर फिटिंग का उपयोग करने से जुड़ी जटिलता को समाप्त करता है और संभावित रिसाव बिंदुओं को काफी कम करता है। उत्पाद एकल-चरण फोर्जिंग प्रक्रिया के माध्यम से बनता है, जिसके परिणामस्वरूप घनी सामग्री संरचना और उच्च यांत्रिक शक्ति होती है।

2. परिशुद्धता आंतरिक थ्रेडिंग

महिला थ्रेडेड सिरे को उच्च परिशुद्धता वाले सीएनसी उपकरण का उपयोग करके मशीनीकृत किया जाता है; थ्रेड प्रोफ़ाइल मानकीकृत है, और जुड़ाव सख्त है, महिला थ्रेड x बट-वेल्ड यूनियनों के लिए अंतरराष्ट्रीय मानकों को पूरी तरह से पूरा करता है। थ्रेड विनिर्देश बीएसपीपी, बीएसपीटी, एनपीटी और मीट्रिक मानकों को कवर करते हैं, जो घरेलू और अंतरराष्ट्रीय दोनों प्रकार के पुरुष-थ्रेडेड पाइप फिटिंग और उपकरणों की एक विस्तृत विविधता के साथ पूर्ण संगतता सुनिश्चित करते हैं।

3. अनुकूलित बट-वेल्ड एंड डिज़ाइन

बट-वेल्ड अंत में एक पूर्व-मशीनीकृत मानक बेवल (चैम्फर) की सुविधा है, जो स्थापना के दौरान द्वितीयक ऑन-साइट तैयारी की आवश्यकता को समाप्त करता है। जब टीआईजी वेल्डिंग के माध्यम से पाइपिंग से जोड़ा जाता है, तो वेल्ड जोड़ आधार सामग्री के बराबर ताकत हासिल करता है, जिससे एक स्थायी, अभिन्न पाइपलाइन प्रणाली बनती है। वेल्डिंग की अखंडता और संचालन में आसानी दोनों को सुनिश्चित करने के लिए पाइप की दीवार की मोटाई को अनुकूलित किया गया है।

4. मध्यवर्ती संघ संरचना

उत्पाद में एक अलग करने योग्य इंटरमीडिएट यूनियन संरचना शामिल है, जिसमें एक सटीक-थ्रेडेड कनेक्शन और एक उच्च गुणवत्ता वाली सीलिंग गैस्केट शामिल है। यह डिज़ाइन भविष्य में रखरखाव की सुविधा प्रदान करते हुए स्थापना के दौरान लचीलापन सुनिश्चित करता है। निरीक्षण या मरम्मत के लिए, पाइपलाइन को केवल मध्यवर्ती संघ को ढीला करके डिस्कनेक्ट किया जा सकता है, जिससे पाइप जोड़ों को काटने या फिर से वेल्ड करने की आवश्यकता से बचा जा सकता है। द्वितीय. मुख्य घटक विन्यास

शेन्ची फीमेल थ्रेड x बट-वेल्ड यूनियन में निम्नलिखित प्रमुख घटक शामिल हैं:

बॉडी: उच्च गुणवत्ता वाले 304 स्टेनलेस स्टील या पीतल से निर्मित, एक ही टुकड़े में सटीक रूप से जाली।

यूनियन नट: संक्षारण रोधी सतह उपचार के साथ उच्च शक्ति सामग्री से बना; बार-बार असेंबली और डिस्सेम्बली के बाद भी थ्रेड स्ट्रिपिंग को रोकने के लिए डिज़ाइन किया गया।

सीलिंग गैस्केट: उच्च तापमान और उम्र बढ़ने के प्रतिरोधी विशेष रबर से बना; स्वचालित सीलिंग सुनिश्चित करने के लिए एक धंसे हुए खांचे के भीतर एम्बेडेड।

फीमेल थ्रेडेड एंड: चयन के लिए विभिन्न थ्रेड मानकों के साथ सीएनसी तकनीक का उपयोग करके सटीक-मशीनीकृत।

स्थापना दिशानिर्देश

1. वेल्डेड अंत स्थापना

वेल्डेड सिरे और पाइप बेवल को साफ करें। 0.5 मिमी से कम की सांद्रता विचलन बनाए रखें। वेल्ड रूट पर पूर्ण प्रवेश सुनिश्चित करने के लिए TIG (GTAW) का उपयोग करके रूट पास वेल्डिंग करें; कैप पास पूरा करने के बाद, किसी भी सरंध्रता या स्लैग समावेशन के लिए वेल्ड का निरीक्षण करें।

2. फीमेल थ्रेडेड एंड इंस्टालेशन

सुनिश्चित करें कि पुरुष-थ्रेडेड पाइप फिटिंग की सतह साफ है। यूनियन के महिला-थ्रेडेड सिरे में पुरुष फिटिंग को मैन्युअल रूप से स्क्रू करें। इसे निर्दिष्ट मानक टॉर्क तक कसने के लिए रिंच का उपयोग करें; आंतरिक सीलिंग गैसकेट लीक-प्रूफ सील बनाने के लिए स्वचालित रूप से संपीड़ित हो जाएगा।

3. सावधानियां

स्थापना के दौरान, वेल्डिंग द्वारा उत्पन्न गर्मी को सीलिंग गैस्केट क्षेत्र में स्थानांतरित होने से रोकें। यूनियन नट पर कोई भी असेंबली या डिस्सेम्बली ऑपरेशन करने से पहले वेल्डेड जोड़ के पूरी तरह से ठंडा होने तक प्रतीक्षा करें।

रखरखाव दिशानिर्देश

नियमित निरीक्षण: हर छह महीने में, रिसाव या ढीले धागे के किसी भी संकेत के लिए यूनियन जोड़ की जाँच करें।

गैसकेट प्रतिस्थापन: यदि सीलिंग गैसकेट पुराने होने या घिसाव के लक्षण दिखाता है, तो इसे आसानी से बदलने के लिए यूनियन नट को ढीला कर दें।

धागे का रखरखाव: लंबे समय तक संचालन के बाद, धागों पर थोड़ी मात्रा में जंग रोधी स्नेहक लगाएं।

वेल्डेड अंत निरीक्षण: किसी भी जंग या दरार के लिए वेल्ड सीम की जाँच करें; यदि समस्याओं का पता चलता है, तो तुरंत उपचारात्मक वेल्डिंग करें।

सिस्टम सर्विसिंग: जब उपकरण को रखरखाव के लिए अलग करने की आवश्यकता होती है, तो बस सेंट्रल यूनियन नट को ढीला कर दें - पाइपिंग को काटने की कोई आवश्यकता नहीं है।

शेन्ची को क्यों चुनें?

1. सख्त गुणवत्ता नियंत्रण

कच्चे माल की सोर्सिंग से लेकर अंतिम निरीक्षण तक, पूरी प्रक्रिया में व्यापक गुणवत्ता नियंत्रण लागू किया जाता है। प्रत्येक तैयार उत्पाद को फैक्ट्री छोड़ने से पहले 100% आयामी सत्यापन और रिसाव परीक्षण से गुजरना पड़ता है।

2. OEM/ODM अनुकूलन सेवाएँ

हम थ्रेडिंग, पैकेजिंग और उत्पाद मार्किंग के लिए अनुकूलित सेवाएं प्रदान करते हैं। हम गैर-मानक विशिष्टताओं और विशेष सामग्री आवश्यकताओं के लिए त्वरित प्रतिक्रिया क्षमताएं प्रदान करते हैं।

3. अत्यधिक प्रतिस्पर्धी फैक्टरी मूल्य निर्धारण

प्रत्यक्ष-से-फ़ैक्टरी आपूर्तिकर्ता के रूप में, हम रियायती मूल्य निर्धारण और स्तरीय वॉल्यूम-आधारित प्रोत्साहन प्रदान करते हैं।

4. दीर्घकालिक, जीत-जीत वाली साझेदारी

हम सक्रिय रूप से थोक विक्रेताओं, इंजीनियरिंग फर्मों और पाइपिंग ठेकेदारों के साथ दीर्घकालिक सहकारी संबंध स्थापित करना चाहते हैं। वी. संबंधित उत्पाद अनुशंसाएँ

हमारी कंपनी उसी श्रृंखला के अंतर्गत एक पूरक उत्पाद भी बनाती है: एक छोर पर एक बाहरी धागा और दूसरे पर एक बट-वेल्ड कनेक्शन वाला एक संघ। एक छोर आंतरिक रूप से थ्रेडेड फिटिंग से जुड़ने के लिए बाहरी धागे का उपयोग करता है, जबकि दूसरे में बट-वेल्ड कॉन्फ़िगरेशन की सुविधा होती है। ये दोनों उत्पाद पूरी तरह से एक दूसरे के पूरक हैं, थ्रेडेड और वेल्डेड पाइपिंग सिस्टम दोनों में कनेक्शन आवश्यकताओं को व्यापक रूप से संबोधित करते हैं। हम नए और मौजूदा दोनों ग्राहकों को पूछताछ करने और ऑर्डर देने के लिए हार्दिक रूप से आमंत्रित करते हैं।

निष्कर्ष

झेजियांग शेन्ची फीमेल थ्रेड x बट-वेल्ड यूनियन-गर्व से चीन में निर्मित-को चुनने का मतलब है नवीन डिजाइन, विश्वसनीय प्रदर्शन और सुविधाजनक रखरखाव चुनना। हम एक उज्जवल भविष्य के निर्माण के लिए दुनिया भर के थोक विक्रेताओं के साथ साझेदारी करने के लिए तत्पर हैं।
