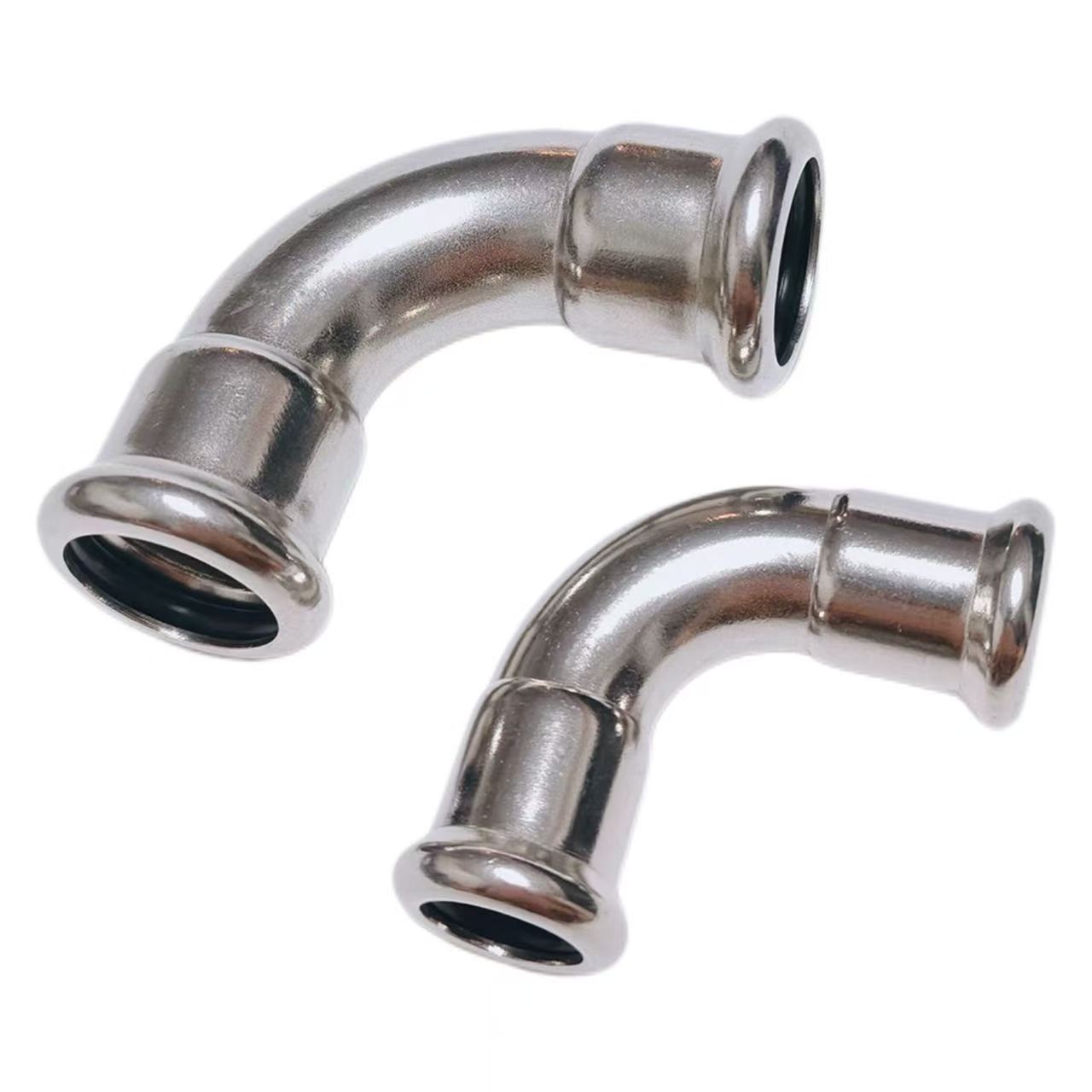

सिंगल-क्लैंप 90-डिग्री कोहनी

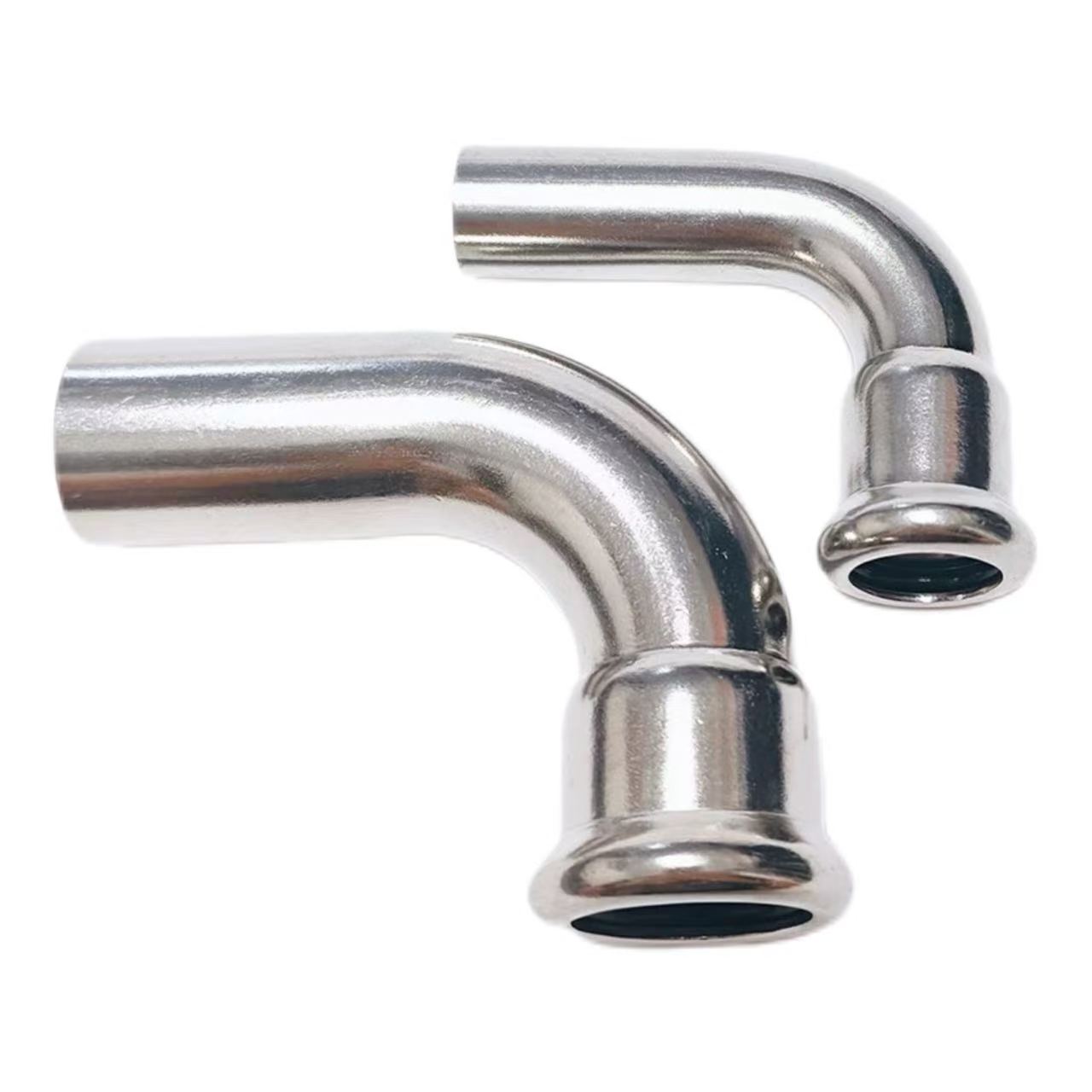

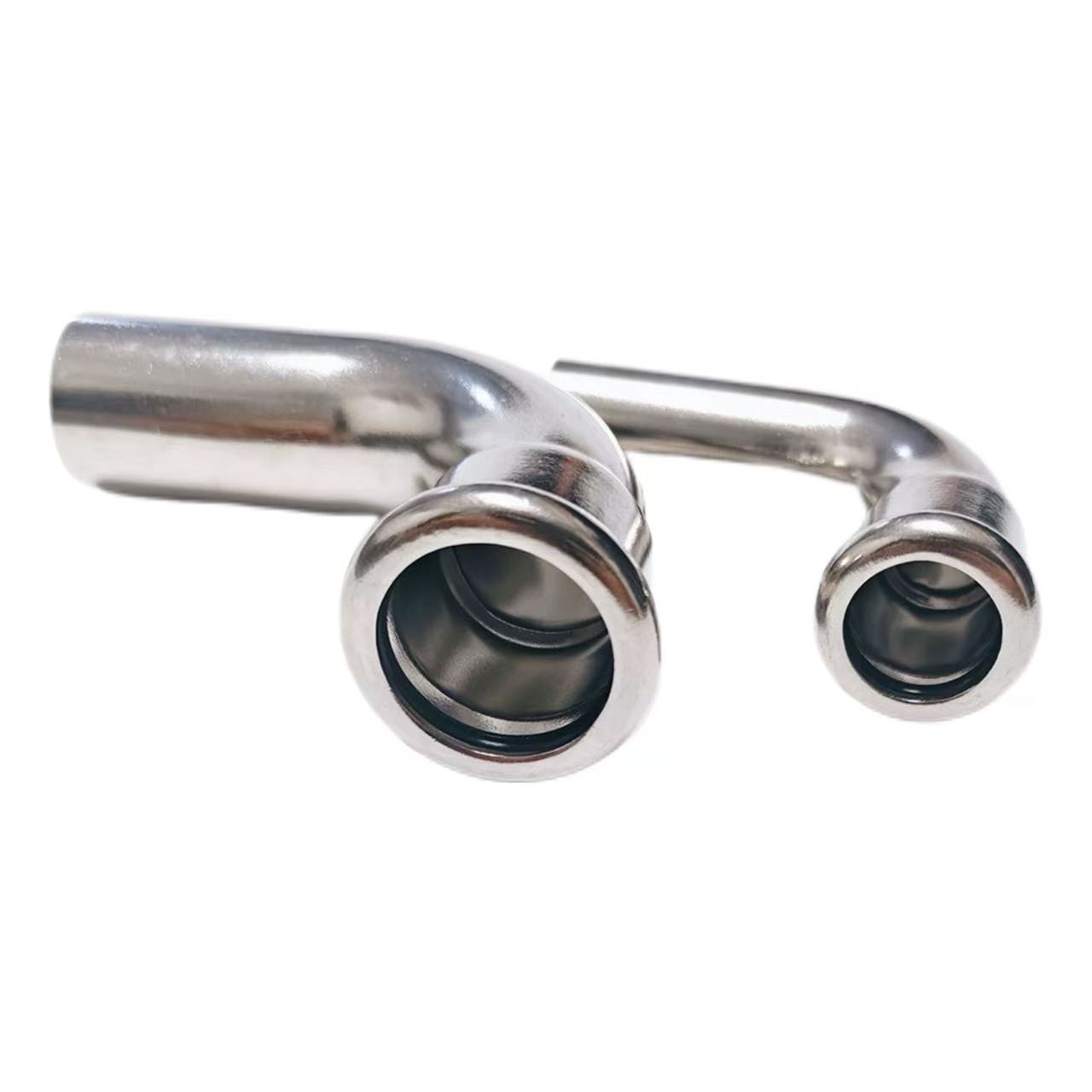

संबंधित उत्पाद: सिंगल-क्लिप 90-डिग्री बी-टाइप कोहनी

शेन्ची सिंगल-क्लिप 90-डिग्री बी-टाइप एल्बो पतली दीवार वाले स्टेनलेस स्टील पाइपिंग सिस्टम के लिए डिज़ाइन किया गया है, जो एक कुशल और विश्वसनीय समकोण मोड़ समाधान प्रदान करता है। यह उत्पाद पीतल, SUS304 और SUS316L जैसी उच्च गुणवत्ता वाली सामग्रियों से तैयार किया गया है, जो संक्षारण प्रतिरोध, स्थायित्व और मजबूती सुनिश्चित करता है। सिंगल-क्लिप कनेक्शन डिज़ाइन सुरक्षा और दक्षता सुनिश्चित करते हुए वेल्डिंग के बिना सुविधाजनक स्थापना की अनुमति देता है। बी-प्रकार की संरचना ऑन-साइट माध्यमिक संपीड़न या वेल्डिंग अनुकूलन का समर्थन करती है, जो लचीले ढंग से विभिन्न कामकाजी परिस्थितियों के अनुकूल होती है। फिटिंग की चिकनी आंतरिक दीवार के परिणामस्वरूप कम प्रवाह प्रतिरोध होता है और स्केलिंग की संभावना कम होती है, जिससे स्वच्छ और सुचारू मीडिया डिलीवरी सुनिश्चित होती है। यह जल आपूर्ति और जल निकासी, एचवीएसी और औद्योगिक पाइपिंग सिस्टम पर व्यापक रूप से लागू है।

उत्पाद पैरामीटर

मैनुअल हाइड्रोलिक ऑपरेशन के लाभ

शेन्ची के मैनुअल हाइड्रोलिक सिंगल-क्लैंप 90-डिग्री कोहनी क्रिम्पिंग कनेक्शन के लिए मैनुअल हाइड्रोलिक टूल का उपयोग करते हैं। ऑपरेशन के दौरान, पाइप को फिटिंग सॉकेट में चिह्नित गहराई तक डालें, मैनुअल हाइड्रोलिक क्लैंप को फिटिंग पर पसलियों के साथ संरेखित करें, और दबाव बढ़ाने के लिए हैंडल को दबाएं। एक बार जब निर्धारित दबाव पहुंच जाता है, तो यह स्वचालित रूप से दबाव छोड़ता है और रीसेट हो जाता है। मैनुअल हाइड्रोलिक विधि के लिए किसी बाहरी बिजली आपूर्ति की आवश्यकता नहीं होती है, जो इसे बिजली रहित क्षेत्रों या सीमित स्थानों में काम करने के लिए उपयुक्त बनाती है। पूरी तरह से मैन्युअल क्रिम्पिंग प्लायर्स की तुलना में, हाइड्रोलिक विधि अधिक समान बल और अधिक स्थिर क्रिम्पिंग गुणवत्ता प्रदान करती है, विशेष रूप से DN50 और उससे ऊपर के बड़े-व्यास फिटिंग के लिए उपयुक्त, प्रयास को बचाती है और विश्वसनीय सीलिंग सुनिश्चित करती है।

स्थापना चरण और कुंजी

नियंत्रण बिंदु शेन्ची के अधिमान्य उपचार के साथ सिंगल-प्रेस 90-डिग्री कोहनी स्थापित करने के लिए निम्नलिखित पांच चरणों की आवश्यकता होती है: चरण 1: सीलिंग रिंग को खरोंचने से रोकने के लिए सभी आंतरिक और बाहरी गड़गड़ाहट को हटाते हुए, पाइप को लंबवत रूप से काटें। चरण 2: यह सुनिश्चित करने के लिए कि यह पूरी तरह से डाला गया है, पाइप पर गहराई के निशान बनाएं। चरण 3: पाइप को फिटिंग सॉकेट में तब तक डालें जब तक कि वह आंतरिक स्थिति चरण तक न पहुंच जाए। चरण 4: एक क्रिम्पिंग जबड़े का चयन करें जो पाइप के व्यास से मेल खाता हो, इसे फिटिंग की रिब के साथ संरेखित करें, और सुनिश्चित करें कि जबड़े फिटिंग के चारों ओर लंबवत लपेटे हुए हैं। चरण 5: दबाव डालने के लिए एक मैनुअल हाइड्रोलिक उपकरण का उपयोग करें जब तक कि जबड़े पूरी तरह से बंद न हो जाएं और षट्भुज स्पष्ट रूप से दिखाई न दे। क्रिम्पिंग के बाद, जांचें कि क्या अंकन रेखाएं सॉकेट के अंतिम भाग से ढकी हुई हैं।

सामग्री चयन और लागू परिदृश्य

शेन्ची मैनुअल हाइड्रोलिक सिंगल-क्लैंप 90-डिग्री कोहनी तीन सामग्रियों में उपलब्ध हैं: पीतल: उच्च लागत-प्रदर्शन अनुपात, अच्छा प्रसंस्करण प्रदर्शन, जल आपूर्ति और गैस जैसी नागरिक प्रणालियों के लिए उपयुक्त। SUS304 स्टेनलेस स्टील: सामान्य प्रयोजन स्टेनलेस स्टील, उत्कृष्ट संक्षारण प्रतिरोध, पेयजल स्वच्छता मानकों को पूरा करता है, घरेलू जल आपूर्ति और सामान्य औद्योगिक मीडिया के लिए उपयुक्त है। SUS316L स्टेनलेस स्टील: जोड़ा गया मोलिब्डेनम, क्लोराइड आयन पिटिंग संक्षारण के लिए मजबूत प्रतिरोध, तटीय क्षेत्रों, समुद्री जल वातावरण और रासायनिक संयंत्रों जैसी अत्यधिक संक्षारक स्थितियों के लिए उपयुक्त। सील समान रूप से ईपीडीएम से बने होते हैं, -20 ℃ से 110 ℃ तक तापमान प्रतिरोधी, कमजोर एसिड और क्षार के प्रतिरोधी, पानी, हवा, गैस और पेट्रोलियम जैसे विभिन्न मीडिया के लिए उपयुक्त होते हैं।

खरीद और अनुकूलन सेवाएँ

चीन में निर्मित सिंगल-क्लैंप 90-डिग्री कोहनी के पेशेवर आपूर्तिकर्ता के रूप में, शेन्ची पूरी तरह से ODM और OEM अनुकूलन सेवाओं का समर्थन करता है। चाहे आपको पीतल, 304, या 316एल सामग्री, एनपीटी, बीएसपी, बीएसपीटी, या डीआईएन थ्रेडेड इंटरफ़ेस मानकों, या डीएन6 या डीएन100 विनिर्देशों की आवश्यकता हो, हम आपकी आवश्यकताओं के अनुसार उत्पादन कर सकते हैं। हम साल भर मानक आकारों का पर्याप्त स्टॉक बनाए रखते हैं और नमूनाकरण सेवाएँ प्रदान करते हैं। ग्राहक द्वारा नमूने की पुष्टि के बाद बड़े पैमाने पर उत्पादन शुरू हो जाएगा। हमारे उत्पाद अंतरराष्ट्रीय परियोजनाओं की जरूरतों को पूरा करते हुए एएनएसआई, बीएस, डीआईएन, आईएसओ और जेआईएस सहित कई अंतरराष्ट्रीय मानकों के अनुरूप हैं। रियायती एकल-क्लैंप 90-डिग्री कोहनी पर नवीनतम मूल्य उद्धरण के लिए, या थोक सहयोग के बारे में पूछताछ करने के लिए, कृपया हमसे तुरंत संपर्क करें।
