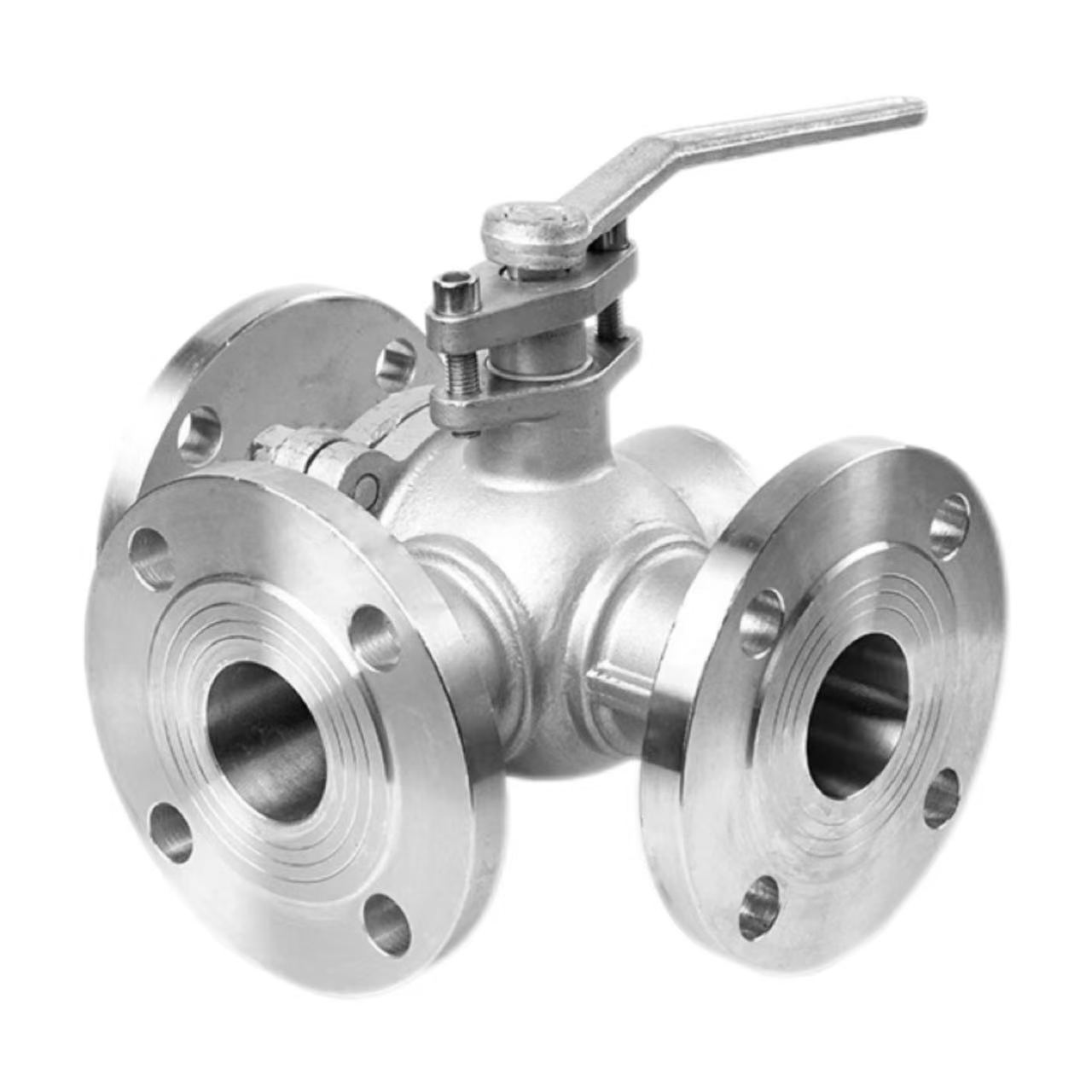

तीन-तरफा निकला हुआ किनारा गेंद वाल्व

काम के सिद्धांत

शेन्ची फैक्ट्री के संक्षारण प्रतिरोधी तीन-तरफा निकला हुआ किनारा बॉल वाल्व का कार्य सिद्धांत गेंद में काटे गए एल-आकार या टी-आकार के चैनलों पर आधारित है। गेंद को वाल्व बॉडी के केंद्र में रखा जाता है और एक हैंडल द्वारा घुमाया जाता है। जब गेंद घूमती है, तो चैनल विभिन्न वाल्व पोर्ट के साथ संरेखित या ऑफसेट होते हैं, जिससे मध्यम प्रवाह दिशा के स्विचिंग, विलय या विभाजन का एहसास होता है।

एल आकार की गेंद:

 90° घूमने से माध्यम को इनलेट से किसी भी आउटलेट पर स्विच करने की अनुमति मिलती है, जो एक इनलेट और दो आउटलेट या दो इनलेट और एक आउटलेट के साथ परिदृश्यों को उलटने के लिए उपयुक्त है, जैसे कि दो रिएक्टरों को वैकल्पिक रूप से तरल की आपूर्ति करना।

टी-आकार की गेंद:

180° घूमने से सभी तीन बंदरगाहों को एक साथ जोड़ा जा सकता है या किन्हीं दो बंदरगाहों को आपस में जोड़ा जा सकता है, जो दो मीडिया को मिलाने और फिर आउटपुट (विलय) करने के लिए उपयुक्त है, या एक मीडिया को दो आउटपुट (विभाजन) में विभाजित करने के लिए उपयुक्त है, जैसे कि एयर कंडीशनिंग गर्म और ठंडे पानी के मिश्रण सिस्टम में।

उत्पाद पैरामीटर्स：

उत्पाद का नाम: थ्री-वे फ्लैंज्ड बॉल वाल्व	विशिष्टताएँ: (1/8"-4") DN6-DN100
नाममात्र दबाव: पीएन16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानक: एएनएसआई, बीएस, डीआईएन, आईएसओ, जेआईएस	लागू तापमान: -20℃ ~ +150℃ (मानक), +350℃ तक (उच्च तापमान), -196℃ तक (कम तापमान)
आंतरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, निम्न तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन विधि: मैनुअल	सील: ईपीडीएम, पीपीएल
कनेक्शन विधि: निकला हुआ किनारा कनेक्शन	अनुप्रयोग: जल, वायु, गैस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीन	नमूना: नमूने उपलब्ध हैं

निकला हुआ किनारा कनेक्शन के लाभ:

शेन्ची 3-वे फ़्लैंग्ड बॉल वाल्व फ़्लैंज कनेक्शन का उपयोग करते हैं। थ्रेडेड कनेक्शन की तुलना में, फ्लैंज कनेक्शन उच्च दबाव प्रतिरोध प्रदान करते हैं; PN16 रेटिंग 1.6MPa दबाव को स्थिर रूप से झेल सकती है। डिस्सेम्बली सुविधाजनक है, जिससे नियमित पाइपलाइन निरीक्षण और रखरखाव की सुविधा मिलती है। विश्वसनीय सीलिंग सुनिश्चित की जाती है; रिसाव के जोखिम को खत्म करने के लिए फ्लैंज गैसकेट और बोल्ट एक साथ काम करते हैं। बड़े-व्यास वाली पाइपलाइनों के लिए उपयुक्त; डीएन50 से ऊपर के व्यास के लिए, जहां थ्रेडेड कनेक्शन मुश्किल हैं, फ्लैंज मानक विकल्प हैं। शेन्ची, एक चीनी 3-वे फ्लैंग्ड बॉल वाल्व निर्माता, वैश्विक ग्राहकों की जरूरतों को पूरा करते हुए, एएनएसआई, बीएस, डीआईएन और जेआईएस मानकों के अनुरूप फ्लैंज प्रदान करता है।

स्थापना मुख्य बिंदु 1: निकला हुआ किनारा संरेखण

फ्लैंज संरेखण शेन्ची थ्री-वे फ्लैंज बॉल वाल्व स्थापित करते समय, फ्लैंज चेहरों को संरेखित किया जाना चाहिए। दोनों फ्लैंज समानांतर और संकेंद्रित होने चाहिए, विचलन फ्लैंज गैसकेट की स्वीकार्य सीमा से अधिक नहीं होना चाहिए। बोल्ट संरेखण को मजबूर करने से वाल्व बॉडी विरूपण हो जाएगा, जिससे बॉल रोटेशन और सीलिंग प्रदर्शन प्रभावित होगा। संरेखण के बाद, गैसकेट को केंद्र में रखा जाना चाहिए और ऑफसेट नहीं होना चाहिए। कम कीमत वाला थ्री-वे फ्लैंज बॉल वाल्व निम्न गुणवत्ता के बराबर नहीं है; शेन्ची उत्पाद उच्च परिशुद्धता और आसान स्थापना प्रदान करते हैं। संक्षारण प्रतिरोधी तीन-तरफा निकला हुआ किनारा बॉल वाल्व में निकला हुआ किनारा सतह खत्म होता है जो मानकों को पूरा करता है, और अधिक विश्वसनीय सीलिंग सुनिश्चित करता है।

स्थापना बिंदु दो: बोल्ट कसना

फ्लैंज बोल्ट को चरणों में तिरछे कसना चाहिए। 180° विकर्ण अनुक्रम का पालन करते हुए 2-3 चरणों में धीरे-धीरे टॉर्क लागू करें। एक साथ एक तरफ को कसने न दें, अन्यथा गैसकेट पर असमान दबाव रिसाव चैनल बना देगा। बोल्ट टॉर्क को मानक मूल्यों के अनुरूप होना चाहिए; अधिक कसने से फ्लैंज या बोल्ट को नुकसान होगा, जबकि बहुत अधिक कसने से अपर्याप्त सीलिंग होगी। शेन्ची 3-वे फ्लैंज बॉल वाल्व फैक्ट्री इंस्टॉलरों को संदर्भित करने के लिए एक अनुशंसित टॉर्क टेबल प्रदान करती है। दीर्घकालिक रिसाव-मुक्त वाल्व संचालन सुनिश्चित करने के लिए ये स्थापना बिंदु महत्वपूर्ण हैं; कृपया विनिर्देशों का सख्ती से पालन करें।

स्थापना बिंदु 3: पाइपलाइन समर्थन और सफाई

स्थापना से पहले, वेल्डिंग स्लैग, लोहे का बुरादा, रेत और अन्य अशुद्धियों को हटाने के लिए पाइपलाइन के अंदर की सफाई की जानी चाहिए। वाल्व गुहा में प्रवेश करने वाली विदेशी वस्तुएं गेंद या सील को खरोंच सकती हैं, जिससे रिसाव हो सकता है। पाइपलाइन को स्वतंत्र रूप से समर्थित होना चाहिए; वाल्व को पाइपलाइन का भार सहन नहीं करना चाहिए। बड़े-व्यास वाले टी फ्लैंज बॉल वाल्व भारी होते हैं; पाइपलाइन का धंसना फ़्लैंज को केंद्र से बाहर खींच सकता है, जिससे सील को नुकसान पहुँच सकता है। संक्षारण प्रतिरोधी टी फ्लैंज बॉल वाल्व तांबे या स्टेनलेस स्टील वाल्व कोर के साथ WCB, SUS304, या SUS316L सामग्री से बने होते हैं। स्थापना बिंदुओं को पूरा करने के बाद, हैंडल को जाम किए बिना स्वतंत्र रूप से घूमना चाहिए; फिर वाल्व उपयोग के लिए तैयार है।
