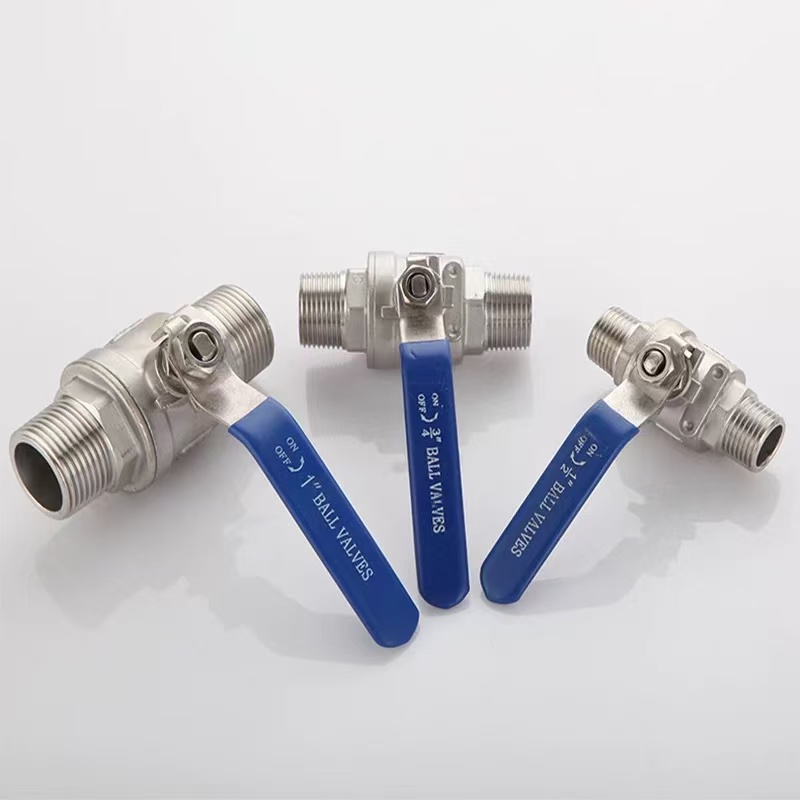

दो-टुकड़ा डबल पुरुष थ्रेड बॉल वाल्व

शेन्ची विज्ञान लोकप्रियकरण: उच्च गुणवत्ता वाला दो-टुकड़ा डबल पुरुष-थ्रेड बॉल वाल्व वास्तव में क्या है?

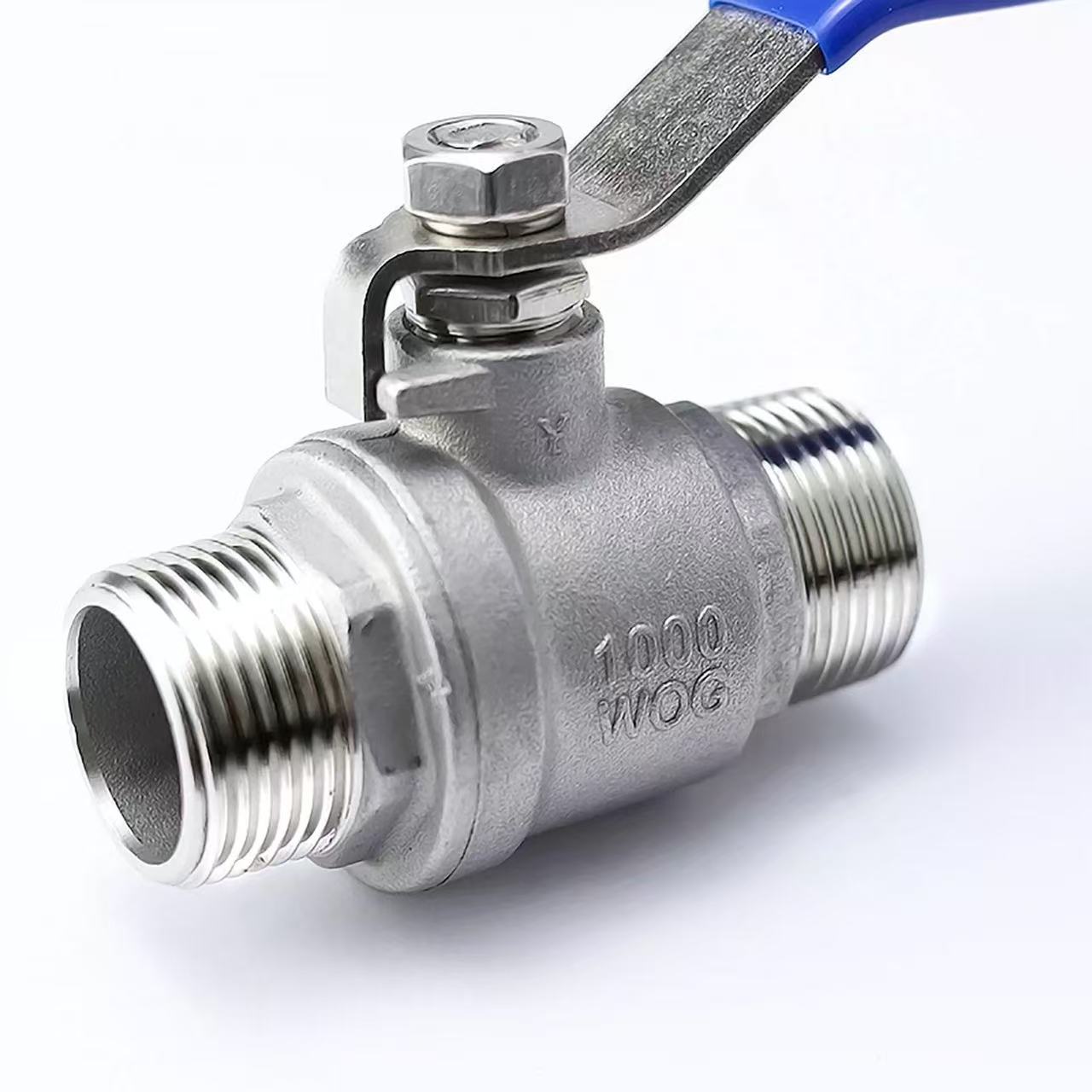

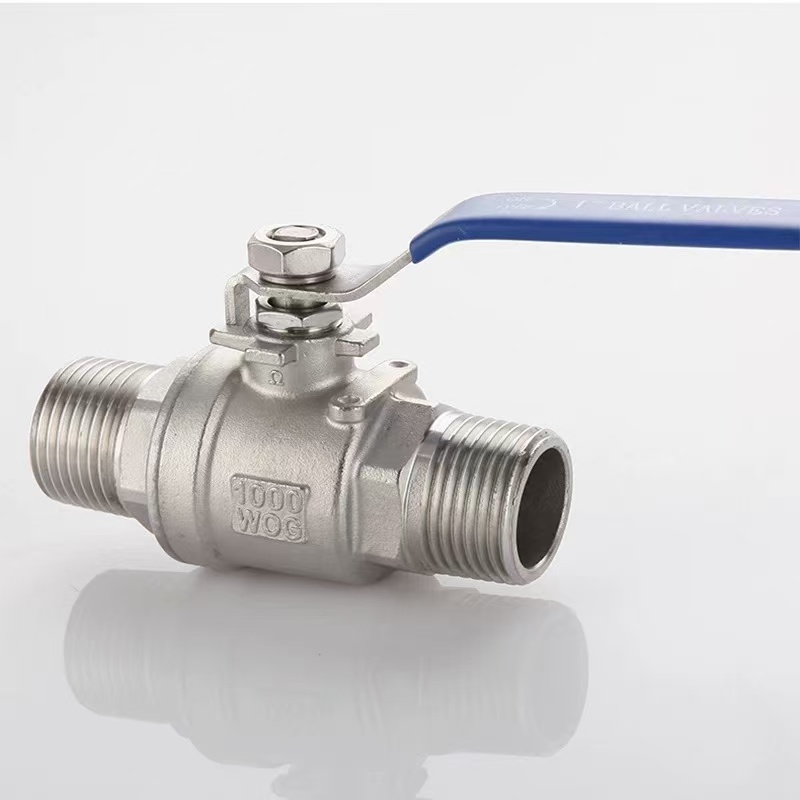

टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व एक बॉल वाल्व है जिसके दोनों सिरों पर पुरुष धागे होते हैं, जो दो बॉडी घटकों से इकट्ठे होते हैं। इस वाल्व का शेन्ची संस्करण प्रवाह पथ संक्षारण जोखिम को खत्म करने के लिए शरीर से मेल खाने वाली आंतरिक धातु के साथ पीतल, SUS304, या SUS316L में बॉडी सामग्री प्रदान करता है। यह ईपीडीएम सील और मैनुअल ऑपरेशन का उपयोग करता है, जो पानी, हवा, तेल, गैस और इसी तरह के मीडिया के लिए उपयुक्त है। एक "उच्च गुणवत्ता वाले दो-टुकड़े डबल बाहरी थ्रेड बॉल वाल्व" को उच्च थ्रेड परिशुद्धता, कम ऑपरेटिंग टॉर्क, लंबी सील जीवन और अतिरिक्त एडेप्टर के बिना महिला-थ्रेडेड पोर्ट से सीधे कनेक्शन द्वारा परिभाषित किया गया है।

उत्पाद पैरामीटर

उत्पाद का नाम: दो-टुकड़ा डबल बाहरी थ्रेड बॉल वाल्व	विशिष्टताएँ: (1/8"-4") DN6-DN100
नाममात्र दबाव: पीएन16	शारीरिक सामग्री: पीतल, SUS304, SUS316L
मानक: एएनएसआई, बीएस, डीआईएन, आईएसओ, जेआईएस	धागे: एनपीटी, बीएसपी, बीएसपीटी, डीआईएन, आदि।
टर्नल धातु सामग्री: पीतल, SUS304, SUS316L	मध्यम तापमान: उच्च तापमान, निम्न तापमान, मध्यम तापमान, सामान्य तापमान
ऑपरेशन विधि: मैनुअल	सील: ईपीडीएम
कनेक्शन विधि: थ्रेडेड कनेक्शन	अनुप्रयोग: जल, वायु, गैस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीन	नमूना: नमूने उपलब्ध हैं

शेन्ची टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व के लिए प्री-इंस्टॉलेशन निरीक्षण और थ्रेड कनेक्शन विशिष्टताएँ

चीन से दो-टुकड़ा डबल बाहरी थ्रेड बॉल वाल्व आपूर्तिकर्ता, शेन्ची, स्थापना से पहले यह जांचने की सिफारिश करता है कि वाल्व बॉडी पर दोनों बाहरी धागे क्षतिग्रस्त नहीं हैं और महिला पाइप धागे के साथ साफ मेल खाते हैं। 2-3 रैप्स के लिए धागे की दिशा में समान रूप से मध्यम पीटीएफई टेप लगाएं। शेन्ची के प्रीमियम टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व में थ्रेड रूट्स पर रिंच फ्लैट्स हैं। स्थापना के दौरान इन फ्लैटों पर एक ओपन-एंड रिंच का उपयोग करें; आंतरिक बॉल कोर के गलत संरेखण से बचने के लिए मध्य वाल्व बॉडी अनुभाग को कभी न घुमाएँ।

सील पोजिशनिंग और वाल्व बॉडी असेंबली टॉर्क कंट्रोल के लिए मुख्य बिंदु

टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व के प्रमुख घटकों में दो बॉडी हाफ, सेंटर बॉल कोर, स्टेम और ईपीडीएम सील शामिल हैं। शेन्ची के डिज़ाइन में, दो निकाय केंद्रीय धागे के माध्यम से जुड़ते हैं। सुनिश्चित करें कि सीलिंग गैस्केट (शरीर के हिस्सों के बीच) बिना तिरछा हुए बीच में है। संपर्क होने तक हाथ को कस लें, फिर अतिरिक्त 1/4 मोड़ के लिए एक उपकरण का उपयोग करें। अत्यधिक टॉर्क ईपीडीएम सील को ख़राब कर देगा और विफलता का कारण बनेगा। एक किफायती टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व को कभी भी सीलिंग गुणवत्ता से समझौता नहीं करना चाहिए; उचित टॉर्क नियंत्रण सीधे वाल्व जीवनकाल को प्रभावित करता है।

वाल्व स्टेम सीलिंग और स्विच लिमिटिंग तंत्र के लिए ऑन-साइट समायोजन विधि

शेन्ची के टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व में स्टेम पर एक ईपीडीएम ओ-रिंग सील है। स्थापना के बाद, स्टेम रूट पर किसी भी रिसाव की जांच के लिए वाल्व को दो बार मैन्युअल रूप से चक्रित करें। यदि हल्का रिसाव होता है, तो स्टेम पैकिंग नट को धीरे से कस लें (1/8 मोड़ से अधिक नहीं)। हैंडल की स्टॉप सीमा पर भी ध्यान दें: पाइप के समानांतर हैंडल खुले होने का संकेत देता है; लम्बवत बंद होने का संकेत देता है। प्रीमियम टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व में चरम स्थितियों पर यांत्रिक स्टॉप शामिल हैं। इन रुकावटों से परे कभी भी जोर न लगाएं, अन्यथा आंतरिक बॉल कोर और सीलिंग सतहों को नुकसान हो सकता है

सामान्य इंस्टालेशन त्रुटि निवारण और ऑन-साइट सीलिंग परीक्षण प्रक्रियाएं

शेन्ची के टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व को स्थापित करते समय, इससे बचें: सीलेंट के साथ धागे को अधिक लपेटने से वाल्व गुहा में मलबा आ जाता है, वाल्व बॉडी की सतह पर सीधे पाइप रिंच का उपयोग करना, या स्थापना से पहले पाइप के मलबे को साफ करने में विफल होना। सही प्रक्रिया: स्थापना के बाद दबाव परीक्षण करें, धीरे-धीरे वाल्व खोलें, सभी थ्रेडेड कनेक्शन और शरीर के जोड़ों पर साबुन का पानी लगाएं, और बुलबुले का निरीक्षण करें। एक प्रीमियम टू-पीस डबल एक्सटर्नल थ्रेड बॉल वाल्व को पीएन16 परीक्षण दबाव पर पांच मिनट तक कोई दबाव ड्रॉप नहीं बनाए रखना चाहिए। परीक्षण के बाद, एक तरफ लंबे समय तक सील संपीड़न को रोकने के लिए वाल्व को आधा खुला छोड़ दें।
