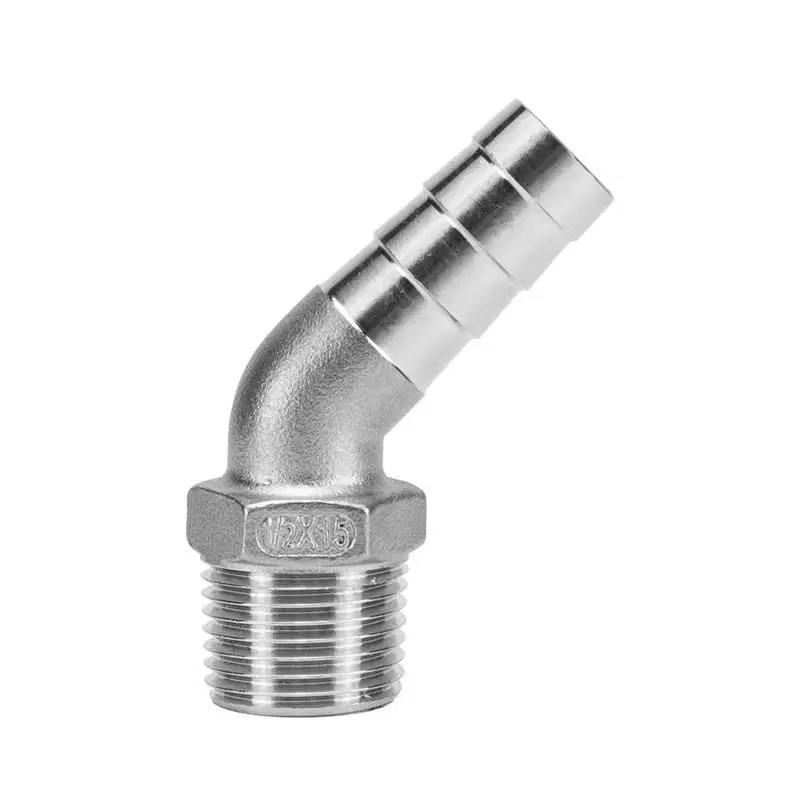

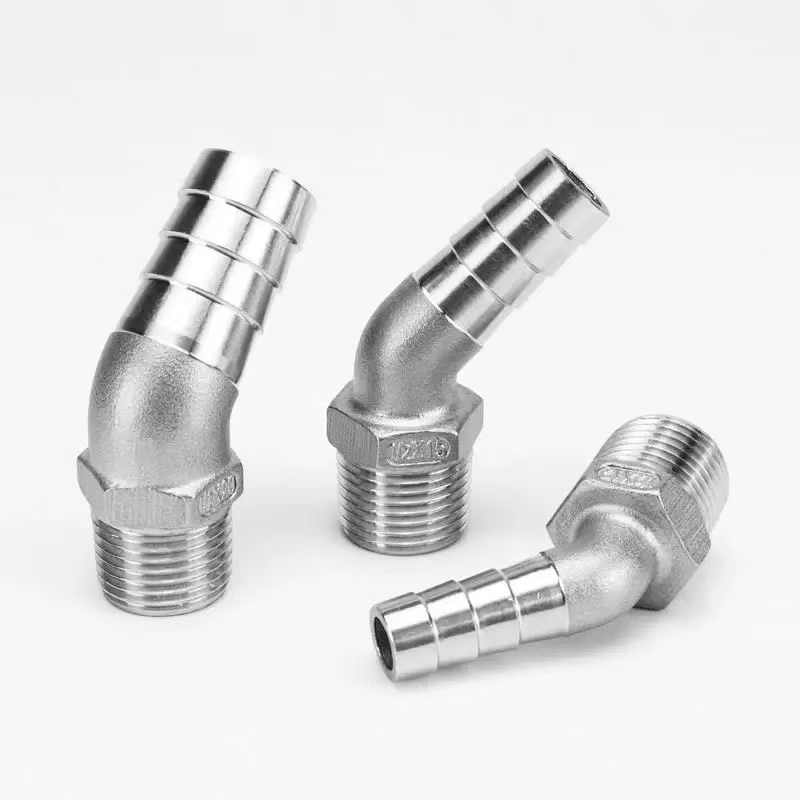

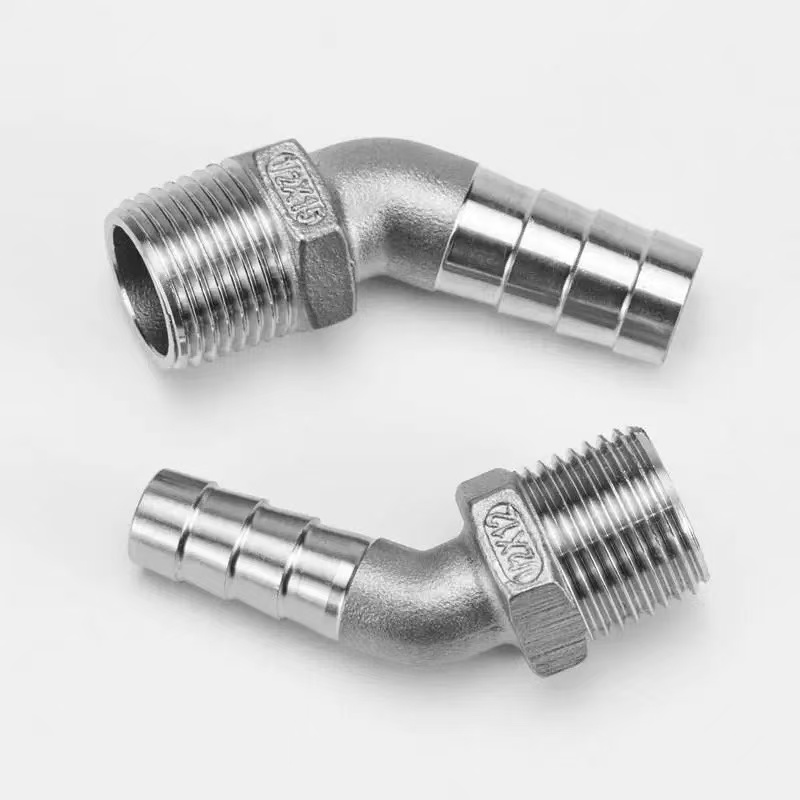

45-डिग्री हेक्सागोनल पुरुष धागा कोहनी फिटिंग

शेन्ची फैक्ट्री की 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग को विशेष रूप से उन अनुप्रयोगों के लिए इंजीनियर किया गया है, जिन्हें कठोर पाइपिंग से लचीली होज़ में संक्रमण करते समय एक चिकनी, 45-डिग्री दिशात्मक परिवर्तन की आवश्यकता होती है। इसका बाहरी धागा अंत संबंधित आंतरिक थ्रेडेड फिटिंग में कसकर कसता है, जिससे धातु पाइपिंग सिस्टम के भीतर एक रिसाव-प्रूफ सील सुनिश्चित होती है। कांटेदार नली का सिरा, एक बार लचीली नली में डाला जाता है, नली की भीतरी दीवार को मजबूती से पकड़ने के लिए उल्टे कोण वाले कांटों की एक श्रृंखला का उपयोग करता है; जब इसे होज़ क्लैंप से सुरक्षित किया जाता है, तो यह एक मजबूत, एंटी-स्लिप कनेक्शन बनाता है। 45-डिग्री कोणीय डिज़ाइन मानक 90-डिग्री कोहनी की तुलना में द्रव प्रवाह प्रतिरोध को कम करता है, जो इसे पाइपिंग सिस्टम के लिए आदर्श बनाता है जहां दबाव हानि को कम करना एक महत्वपूर्ण आवश्यकता है। इसके अतिरिक्त, फिटिंग के केंद्र में स्थित हेक्सागोनल बॉडी उपकरण तक आसान पहुंच की सुविधा प्रदान करती है और त्वरित, कुशल स्थापना को सक्षम बनाती है।

उत्पाद विशिष्टताएँ

थ्रेडेड/कांटेदार कनेक्शन

शेन्ची 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग में एक डुअल-इंटरफ़ेस डिज़ाइन है, जो कठोर ट्यूबिंग और लचीली होज़ के बीच एक विश्वसनीय संक्रमण को सक्षम बनाता है:

मेल थ्रेड एंड: परिशुद्धता-मशीनीकृत बाहरी धागे अंतरराष्ट्रीय मानकों (बीएसपीटी/एनपीटी विकल्प उपलब्ध) का सख्ती से पालन करते हैं। असाधारण थ्रेड नियमितता की विशेषता के कारण, महिला-थ्रेडेड फिटिंग, वाल्व या उपकरण के खिलाफ कसने पर वे एक धातु-से-धातु सील बनाते हैं, जिससे अत्यधिक टॉर्क की आवश्यकता के बिना एक विश्वसनीय सील सुनिश्चित होती है। धागे की सतहें चिकनी और गड़गड़ाहट से मुक्त होती हैं, जिससे स्थापना के दौरान संभोग धागों को होने वाले नुकसान से बचाया जा सकता है।

कांटेदार अंत: इस सिरे में अनुकूलित दांत के कोण और गहराई के साथ एक बहु-रिंग वाली कांटेदार संरचना है। एक बार जब एक लचीली नली डाली जाती है, तो बार्ब्स एक बहु-बिंदु यांत्रिक पकड़ बनाने के लिए नली की भीतरी दीवार में खुद को स्थापित कर लेते हैं। जब स्टेनलेस स्टील नली क्लैंप के साथ सुरक्षित किया जाता है, तो असेंबली 50 किलोग्राम से अधिक का पुल-आउट प्रतिरोध प्राप्त करती है। कांटेदार सिरा विभिन्न आकारों में उपलब्ध है, जो आंतरिक व्यास में 3 मिमी से 25 मिमी तक की विभिन्न लचीली होज़ों के साथ संगत है।

दाब मूल्यांकन

शेन्ची 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग विभिन्न परिचालन स्थितियों की आवश्यकताओं को पूरा करने के लिए परिभाषित दबाव रेटिंग प्रदान करती है:

मानक दबाव: 1.6 एमपीए - अधिकांश आवासीय, वाणिज्यिक और हल्के औद्योगिक अनुप्रयोगों, जैसे जल आपूर्ति प्रणालियों, कृषि सिंचाई और सामान्य औद्योगिक शीतलन जल प्रणालियों के लिए उपयुक्त।

उच्च दबाव विकल्प: 316 एल स्टेनलेस स्टील श्रृंखला को 2.5 एमपीए तक रेट किया गया है - हाइड्रोलिक सिस्टम और उच्च दबाव सफाई उपकरण जैसे उच्च दबाव मांगों वाले अनुप्रयोगों के लिए उपयुक्त।

परीक्षण आश्वासन: इन चीन निर्मित 45-डिग्री हेक्सागोनल पुरुष-थ्रेडेड कोहनी फिटिंग के प्रत्येक बैच को कठोर फैक्ट्री दबाव परीक्षण से गुजरना पड़ता है। परीक्षण दबाव काम के दबाव के 1.5 गुना पर सेट किया गया है, जो रेटेड दबाव पर दीर्घकालिक, स्थिर और रिसाव-मुक्त संचालन सुनिश्चित करता है।

तापमान-दबाव वक्र: -20°C से 120°C के ऑपरेटिंग तापमान रेंज के भीतर, दबाव रेटिंग स्थिर रहती है; इस तापमान सीमा के बाहर, स्वीकार्य कामकाजी दबाव को मानक दिशानिर्देशों के अनुसार घटाया जाना चाहिए।

अंतरसंचालनीयता और अनुकूलता

शेन्ची 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग को वैश्विक बाजार की अंतरसंचालनीयता और अनुकूलता आवश्यकताओं को ध्यान में रखते हुए डिज़ाइन किया गया है:

थ्रेड मानक संगतता: विभिन्न क्षेत्रों में पाइपिंग सिस्टम के साथ संगतता सुनिश्चित करने के लिए बीएसपीटी (ब्रिटिश स्टैंडर्ड पाइप टेपर) और एनपीटी (अमेरिकन नेशनल पाइप टेपर) सहित विभिन्न थ्रेड मानकों में उपलब्ध है। ग्राहक अपने लक्षित बाज़ारों के आधार पर उपयुक्त थ्रेड विनिर्देशों का चयन कर सकते हैं।

होज़ बार्ब साइज़ रेंज: होज़ बार्ब एंड में बाहरी व्यास विनिर्देशों की एक विस्तृत श्रृंखला होती है, जो 1/4 इंच से 1 इंच (लगभग 6 मिमी-25 मिमी) तक के आकार को कवर करती है। यह पीवीसी, रबर, ब्रेडेड और पीयू होसेस सहित वर्तमान में बाजार में उपलब्ध अधिकांश लचीली नली प्रकारों के साथ संगतता सुनिश्चित करता है।

सामग्री अनुकूलता: विभिन्न मीडिया संगतता आवश्यकताओं को पूरा करने के लिए दो स्टेनलेस स्टील ग्रेड-304 और 316एल-में पेश किया गया। ग्रेड 304 पानी और हल्के संक्षारक मीडिया के लिए उपयुक्त है, जबकि ग्रेड 316एल तेल, प्राकृतिक गैस और अत्यधिक संक्षारक वातावरण के साथ उपयोग के लिए आदर्श है।

क्रॉस-ब्रांड इंटरऑपरेबिलिटी: अंतरराष्ट्रीय मानकों के सख्त अनुपालन में निर्मित, शेन्ची की उच्च-प्रदर्शन वाली 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग प्रमुख घरेलू और अंतरराष्ट्रीय ब्रांडों की फिटिंग के साथ पूरी तरह से विनिमेय हैं, जो संगतता मुद्दों के बारे में किसी भी चिंता को दूर करती है।

हमें क्यों चुनें?

1. फ़ैक्टरी-प्रत्यक्ष मूल्य निर्धारण

एक प्राथमिक स्रोत निर्माता के रूप में, शेन्ची ग्राहकों को हमारे 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग पर रियायती मूल्य की पेशकश करने के लिए बिचौलियों को हटा देता है। यह बेहतर मूल्य सुनिश्चित करता है - समान गुणवत्ता के लिए बेहतर मूल्य प्रदान करता है, या समान बजट के लिए उच्च गुणवत्ता प्रदान करता है।

2. कठोर गुणवत्ता नियंत्रण

कच्चे माल के हमारी सुविधा में प्रवेश करने से लेकर तैयार उत्पादों के निकलने तक, प्रत्येक चीन निर्मित 45-डिग्री हेक्सागोनल मेल थ्रेड एल्बो फिटिंग एक बहु-चरण निरीक्षण प्रक्रिया से गुजरती है। हम पूर्ण उत्पाद स्थिरता की गारंटी के लिए सख्त जांच लागू करते हैं - जिसमें सामग्री स्पेक्ट्रोस्कोपिक विश्लेषण, थ्रेड गो/नो-गो गेजिंग और दबाव परीक्षण शामिल हैं।

3. मजबूत अनुकूलन क्षमताएं

शेन्ची ओडीएम और ओईएम अनुकूलन दोनों का समर्थन करता है, जिससे हमें विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए विशिष्टताओं, आयामों, थ्रेड मानकों, सामग्री ग्रेड और सतह खत्म करने की अनुमति मिलती है। हम प्रारंभिक डिजाइन और मोल्ड विकास से लेकर बड़े पैमाने पर उत्पादन और अंतिम डिलीवरी तक एक व्यापक, वन-स्टॉप सेवा प्रदान करते हैं।
