एल-टाइप पैगोडा वॉटर पाइप कनेक्टर

उत्पाद प्रकार

एल-टाइप पैगोडा वॉटर पाइप कनेक्टर्स के एक पेशेवर चीनी निर्माता के रूप में, शेन्ची दो प्राथमिक उत्पाद प्रकार प्रदान करता है:

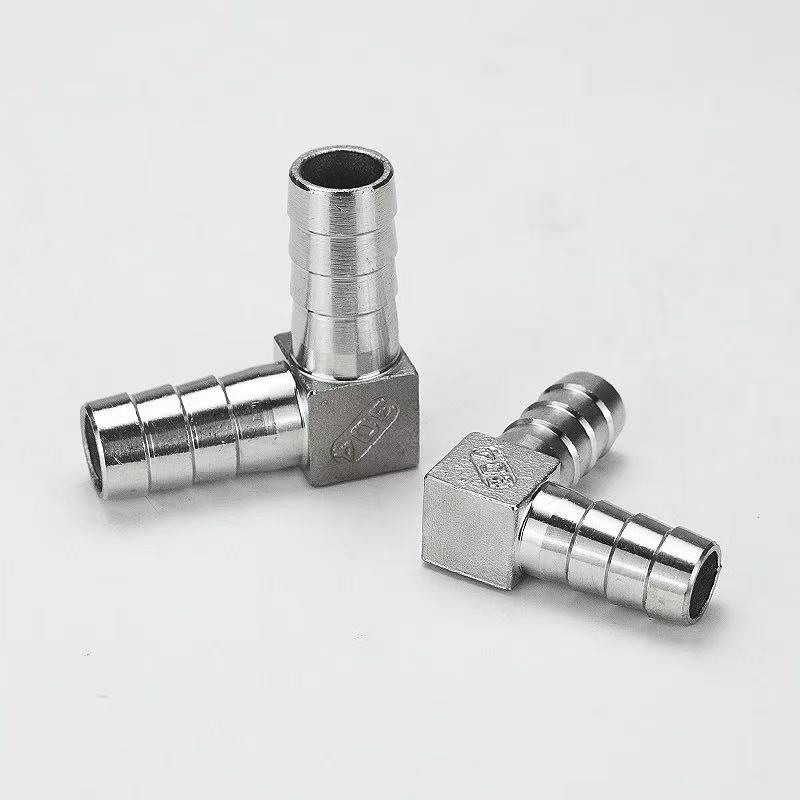

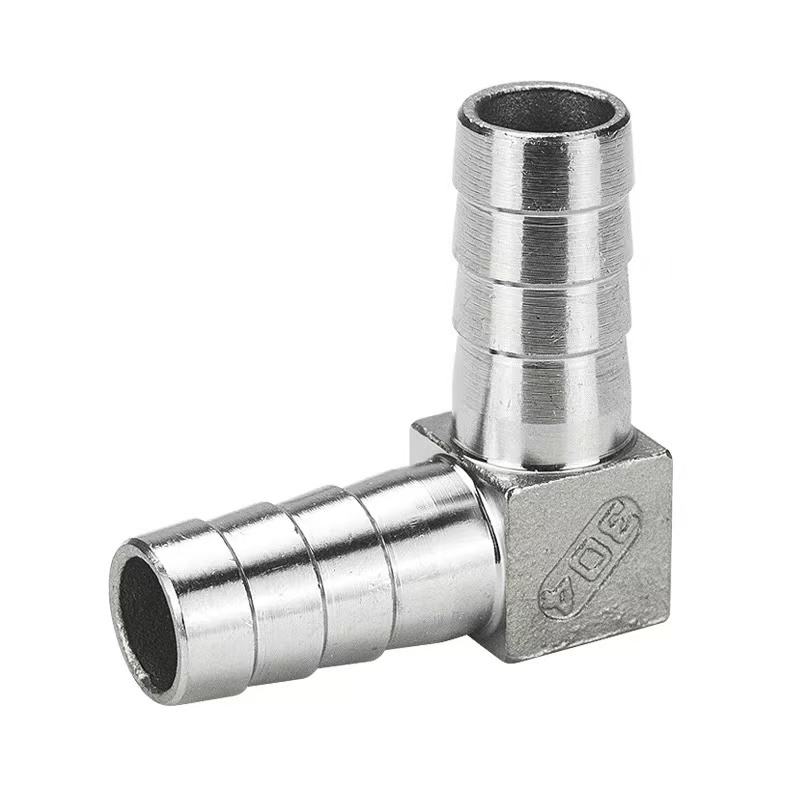

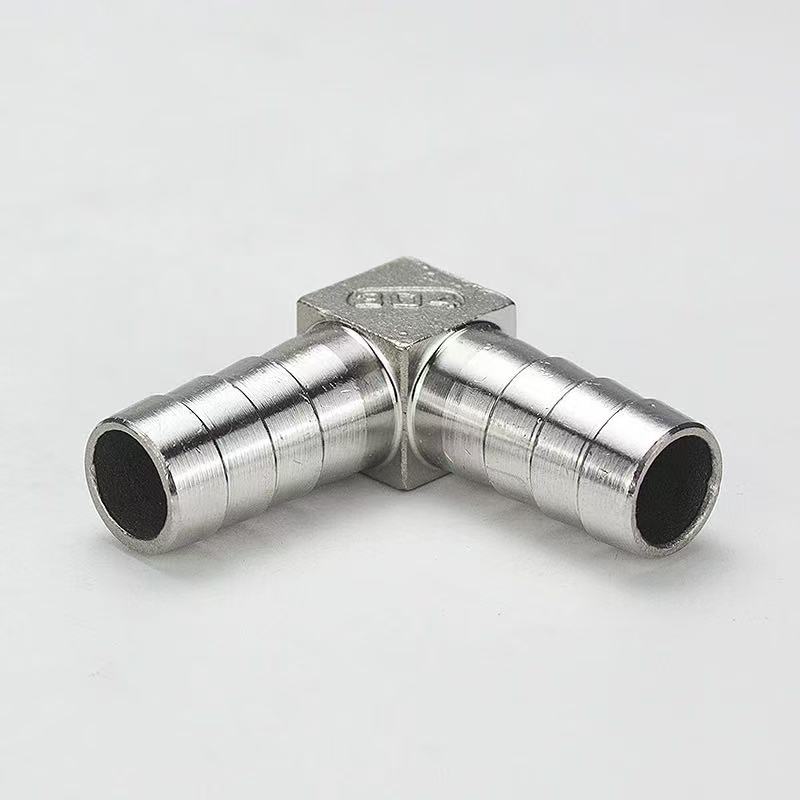

एल-टाइप पैगोडा वॉटर पाइप कनेक्टर: दोनों सिरों पर एक कांटेदार पैगोडा संरचना है, जो दो लचीली होज़ों के बीच 90-डिग्री दिशात्मक कनेक्शन बनाने के लिए डिज़ाइन की गई है।

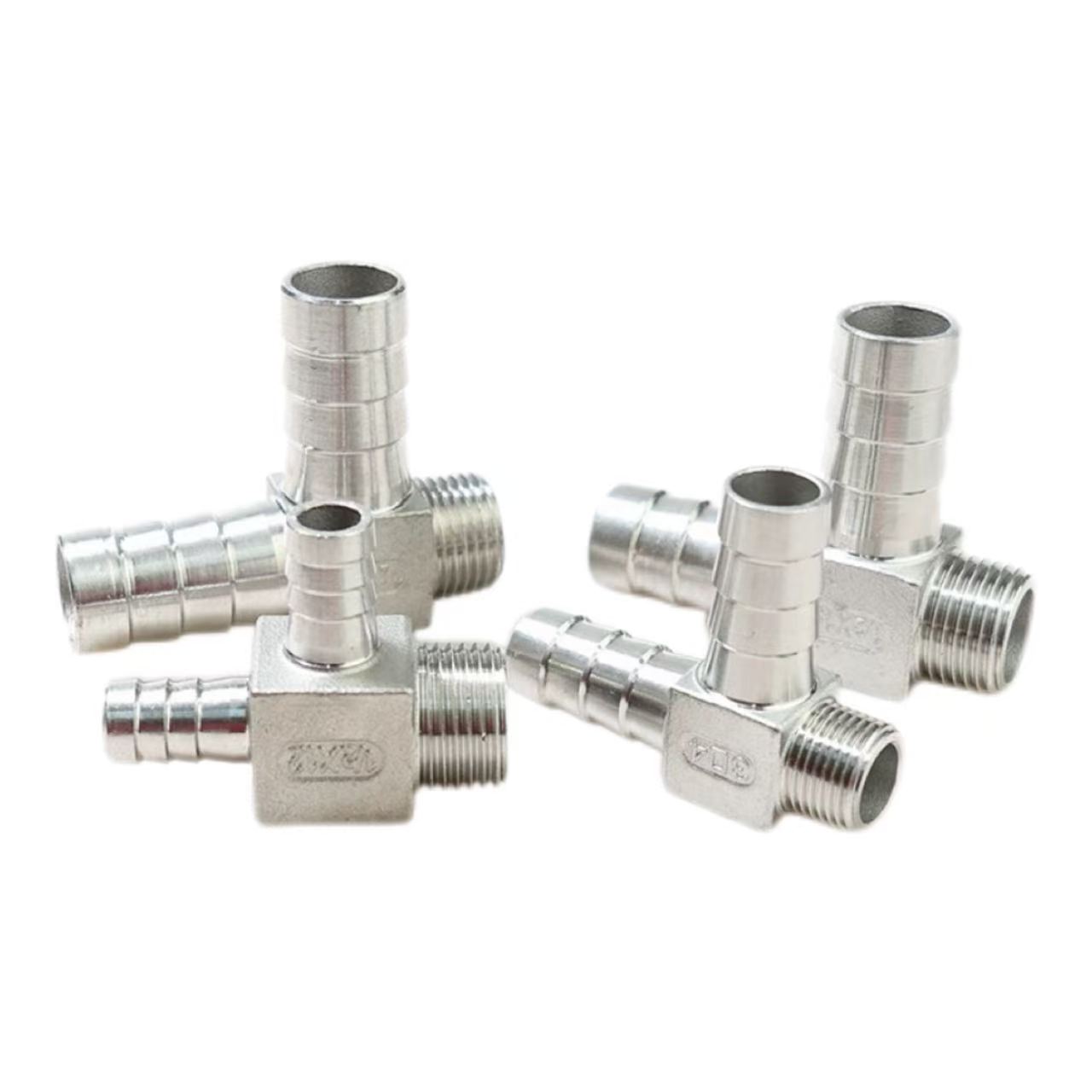

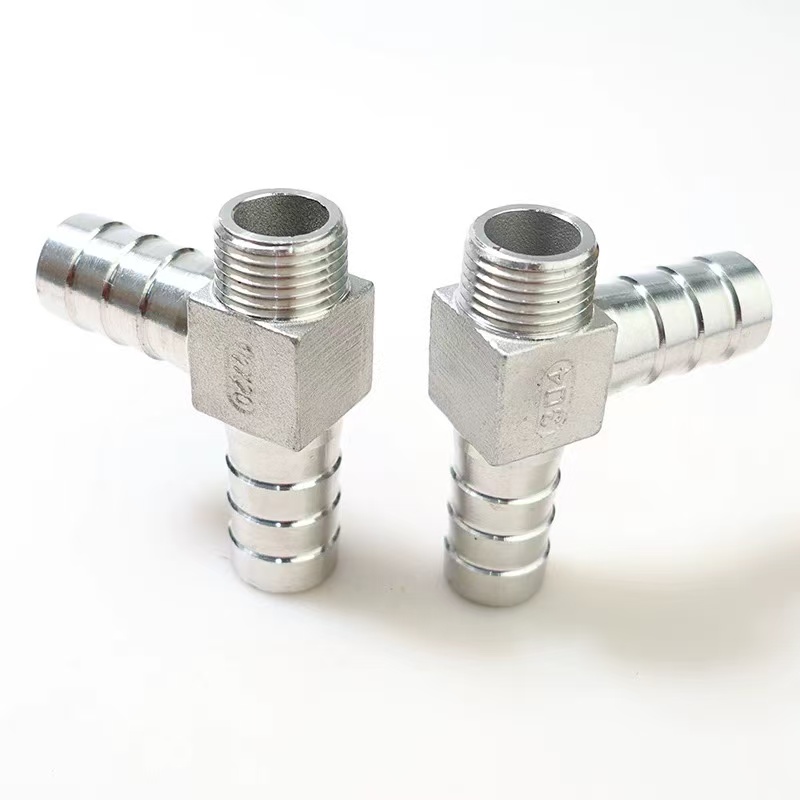

एल-प्रकार पुरुष थ्रेडेड पगोडा कनेक्टर: एक छोर में लचीली नली से जुड़ने के लिए एक कांटेदार पगोडा संरचना होती है, जबकि दूसरे छोर में बाहरी (पुरुष) धागे होते हैं, जो एक नली और एक आंतरिक (महिला) थ्रेडेड पोर्ट के साथ उपकरण के टुकड़े के बीच 90-डिग्री दिशात्मक कनेक्शन बनाने के लिए डिज़ाइन किया गया है।

दोनों प्रकारों में कांटेदार पैगोडा सिरों के लिए समान विशिष्टताओं के साथ 90-डिग्री कोण वाला डिज़ाइन होता है। वे विभिन्न सामग्रियों में उपलब्ध हैं: 304 स्टेनलेस स्टील, 316L स्टेनलेस स्टील, या पीतल। मुख्य अंतर कनेक्शन विधि में निहित है: पूर्व सीधे नली-से-नली कनेक्शन की सुविधा देता है, जबकि बाद वाला नली और उपकरण के एक टुकड़े के बीच एक संक्रमणकालीन कनेक्शन की सुविधा देता है, जिससे विभिन्न स्थापना परिदृश्यों के अनुरूप लचीले चयन विकल्प प्रदान किए जाते हैं।

एल-टाइप पैगोडा वॉटर पाइप कनेक्टर और एल-टाइप मेल थ्रेडेड पैगोडा कनेक्टर के बीच क्या अंतर है?

मुख्य अंतर: शेन्ची एल-टाइप पैगोडा वॉटर पाइप कनेक्टर में एक डुअल-बार्ब इंटरफ़ेस है (दोनों छोर कांटेदार पैगोडा हेड हैं, जो सीधे लचीली होसेस से कनेक्ट करने के लिए डिज़ाइन किए गए हैं)। एल-टाइप मेल थ्रेडेड पैगोडा कनेक्टर में एक छोर पर एक बाहरी धागा और दूसरे पर एक कांटेदार पैगोडा होता है, जो एक लचीली नली को आंतरिक धागे के साथ एक कठोर पाइप या वाल्व बॉडी से जोड़ने के लिए डिज़ाइन किया गया है। शेंची’उच्च प्रदर्शन वाले एल-टाइप पैगोडा वॉटर पाइप कनेक्टर पीतल या 304/316L स्टेनलेस स्टील से बने होते हैं; उनकी 90-डिग्री समकोण संरचना पाइपलाइनों को पुनर्निर्देशित करने के लिए आदर्श है। डुअल-बार्ब डिज़ाइन एक चुस्त, सुरक्षित पकड़ सुनिश्चित करता है—विशेष रूप से जब नली क्लैंप के साथ जोड़ा जाता है—अलगाव और रिसाव को रोकने के लिए. ये फिटिंग दबाव, संक्षारण और उम्र बढ़ने के प्रति उत्कृष्ट प्रतिरोध प्रदान करती हैं। 316L स्टेनलेस स्टील संस्करण विशेष रूप से अत्यधिक संक्षारक वातावरणों के लिए उपयुक्त है, जैसे कि समुद्री जल या रासायनिक प्रसंस्करण से जुड़े वातावरण। स्थापित करने में आसान, ये फिटिंग प्लंबिंग, वायवीय प्रणालियों और औद्योगिक तरल अनुप्रयोगों में कम दबाव वाले नली कनेक्शन के लिए आदर्श हैं, जो असाधारण स्थिरता और स्थायित्व प्रदान करती हैं।

उत्पाद विशिष्टताएँ

स्थापना निर्देश

राष्ट्रीय मानकों के अनुसार निर्मित शेन्ची ब्रांड एल-टाइप पैगोडा वॉटर पाइप कनेक्टर को स्थापित करना आसान है। नीचे दिए गए चरणों का पालन करने से विश्वसनीय कनेक्शन सुनिश्चित होता है:

चरण 1: नली काटना

पैगोडा बार्ब्स के खिलाफ एकदम फिट सुनिश्चित करने के लिए, कोणीय कट या गड़गड़ाहट से बचते हुए, नली के सिरे को चौकोर और सपाट काटने के लिए एक विशेष नली कटर का उपयोग करें। ब्रेडेड या प्रबलित होसेस के लिए, किनारों को सील करने और टूटने से बचाने के लिए हॉट-कटिंग विधि का उपयोग करने की अनुशंसा की जाती है।

चरण 2: पगोडा एंड कनेक्शन

नली को पगोडा सिरे पर लंबवत रूप से तब तक डालें जब तक नली का मुख पगोडा फिटिंग के आधार से संपर्क न कर ले। पैगोडा बार्ब्स में एक चरणबद्ध डिज़ाइन होता है जो नली डालने के बाद कई सीलिंग रिंग बनाता है। उच्च दबाव वाले अनुप्रयोगों के लिए, स्टेनलेस स्टील नली क्लैंप या स्प्रिंग क्लिप का उपयोग करके कनेक्शन को सुरक्षित करें; क्लैंप को दूसरे और तीसरे पगोडा बार्ब्स के बीच स्थित किया जाना चाहिए।

चरण 3: थ्रेडेड एंड कनेक्शन

इसके विनिर्देशों के आधार पर थ्रेडेड सिरे के लिए उपयुक्त सीलिंग विधि का चयन करें: जी-थ्रेड्स (समानांतर पाइप थ्रेड्स) को सीलिंग के लिए रबर या तांबे के गैसकेट की आवश्यकता होती है; एनपीटी या आर-थ्रेड्स (पतला पाइप थ्रेड्स) को कसने से पहले पीटीएफई थ्रेड सील टेप के 3-5 मोड़ लपेटने की आवश्यकता होती है। कसते समय, टोक़ को नली कनेक्शन बिंदु तक प्रसारित होने से रोकने के लिए फिटिंग के हेक्सागोनल बॉडी पर रिंच लगाएं।

चरण 4: दबाव परीक्षण

स्थापना के पूरा होने पर, सिस्टम के कामकाजी दबाव के 1.5 गुना पर स्थैतिक दबाव परीक्षण करें। यदि 3 मिनट तक इस दबाव को बनाए रखने के बाद कोई रिसाव नहीं देखा जाता है, तो असेंबली उपयोग के लिए तैयार है। इस श्रृंखला में संबंधित एल-टाइप मेल थ्रेडेड पैगोडा कनेक्टर के लिए इंस्टॉलेशन प्रक्रिया समान है - केवल थ्रेड प्रकार में भिन्न है - विशिष्ट इंटरफ़ेस आवश्यकताओं के आधार पर लचीले चयन की अनुमति देता है।

अनुप्रयोग फ़ील्ड

1. जल उपचार उपकरण

एल-टाइप पैगोडा वॉटर पाइप कनेक्टर को वॉटर प्यूरीफायर, वॉटर सॉफ्टनर और आरओ (रिवर्स ऑस्मोसिस) सिस्टम में पीई और पीयू ट्यूबिंग के बीच 90-डिग्री दिशात्मक कनेक्शन के लिए डिज़ाइन किया गया है। जब 316L स्टेनलेस स्टील से निर्मित किया जाता है, तो यह खाद्य-ग्रेड स्वच्छता आवश्यकताओं को पूरा करता है। उसी श्रृंखला के भीतर एक पूरक एल-टाइप पुरुष थ्रेडेड पैगोडा कनेक्टर उन अनुप्रयोगों के लिए उपलब्ध है जहां उपकरण इंटरफ़ेस में एक आंतरिक (महिला) थ्रेड होता है।

2. वायवीय स्वचालन प्रणाली

वायु कंप्रेसर, वायवीय वाल्व मैनिफोल्ड और स्वचालित असेंबली लाइनों में वायवीय टयूबिंग रूटिंग के लिए उपयोग किया जाता है। इसकी एल-आकार की संरचना आंतरिक उपकरण स्थान को संरक्षित करती है, जबकि त्वरित-कनेक्ट कोलेट के साथ संगतता तेजी से असेंबली, डिससेम्बली और रखरखाव की सुविधा प्रदान करती है।

3. सेनेटरी वेयर और घरेलू उपकरण

स्मार्ट शौचालयों, डिशवॉशर, वॉशिंग मशीन और इसी तरह के उपकरणों के लिए पानी के इनलेट होज़ को जोड़ता है। पीतल से निर्मित होने पर, एल-टाइप पैगोडा वॉटर पाइप कनेक्टर उत्कृष्ट तापीय चालकता प्रदान करता है, जो इसे गर्म पानी की लाइनों के लिए उपयुक्त बनाता है। एल-टाइप मेल थ्रेडेड पैगोडा कनेक्टर को आयातित उपकरणों में पाए जाने वाले इंटरफ़ेस मानकों की एक विस्तृत श्रृंखला को समायोजित करने के लिए डिज़ाइन किया गया है।

4. औद्योगिक शीतलन और स्नेहन प्रणाली

मशीन टूल कूलिंग लाइनों और हाइड्रोलिक स्नेहन प्रणालियों में लागू। स्टेनलेस स्टील का निर्माण बेहतर संक्षारण प्रतिरोध प्रदान करता है, जो तेल धुंध, काटने वाले तरल पदार्थ और इसी तरह की जटिल परिचालन स्थितियों वाले मांग वाले वातावरण में विश्वसनीय प्रदर्शन को सक्षम बनाता है।
