बल्कहेड कांटेदार फिटिंग

शेन्ची ने उच्च गुणवत्ता वाले बल्कहेड कांटेदार फिटिंग पेश की है, जो विशेष रूप से विश्वसनीय सीलिंग प्रदान करते हुए उपकरण पैनलों के माध्यम से नली को रूट करने के लिए डिज़ाइन की गई है। पीतल, SUS304 और SUS316L स्टेनलेस स्टील से बनी, ये फिटिंग मजबूत संक्षारण प्रतिरोध प्रदान करती हैं और कई प्रकार की कार्य स्थितियों के लिए उपयुक्त हैं।

उत्पाद संरचना

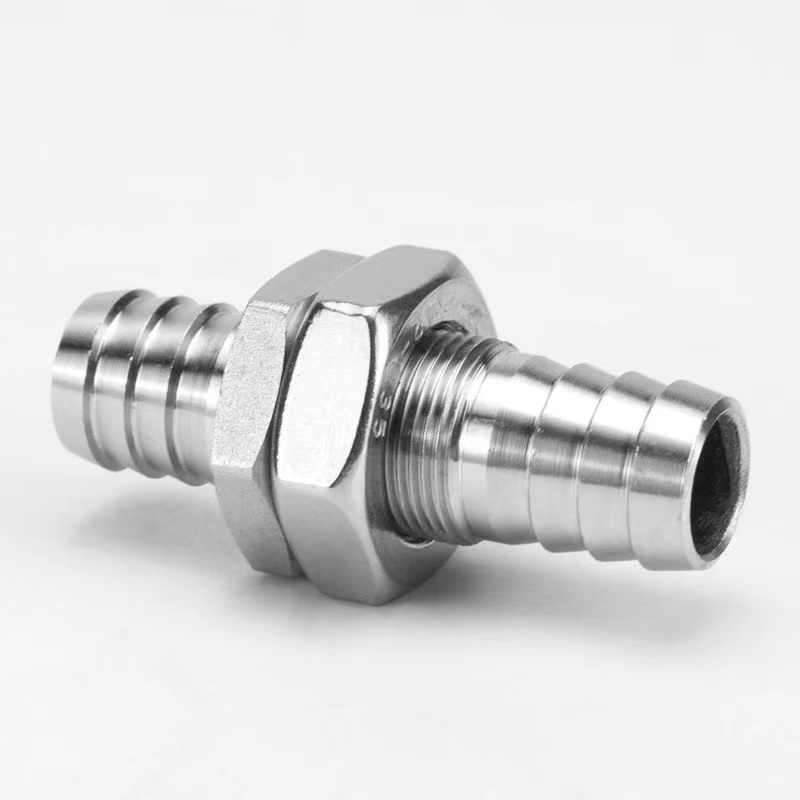

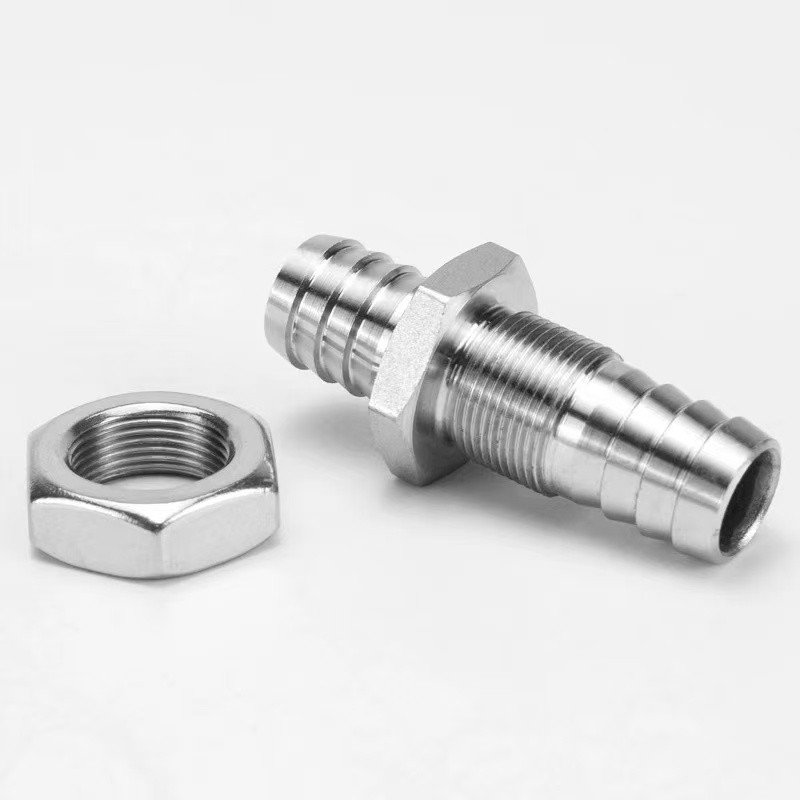

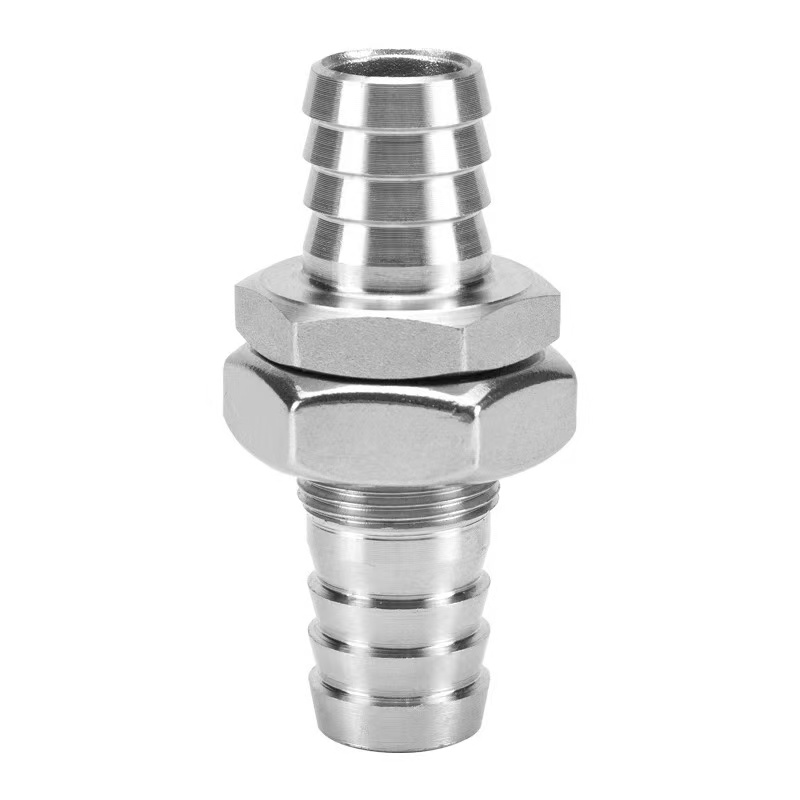

बल्कहेड कांटेदार फिटिंग की संरचना में बल्कहेड धागे, एक लॉकिंग नट और कांटेदार नली कनेक्शन शामिल हैं। स्थापना के दौरान, केवल एक पैनल छेद की आवश्यकता होती है; नट को कसने से फिक्सिंग और सीलिंग प्रक्रिया पूरी हो जाती है।

कांटेदार सिरे में एक एंटी-स्लिप ग्रूव डिज़ाइन होता है, जो नली क्लैंप के साथ उपयोग किए जाने पर एक सुरक्षित कनेक्शन सुनिश्चित करता है। इन फिटिंग्स का व्यापक रूप से नियंत्रण कैबिनेट, जल उपचार उपकरण, चिकित्सा उपकरणों और अन्य संबंधित क्षेत्रों में उपयोग किया जाता है।

उत्पाद विशिष्टताएँ

संरचनात्मक लाभ

बल्कहेड बारबेड फिटिंग एक पाइप फिटिंग है जिसे विशेष रूप से निश्चित सीलिंग प्रदान करते हुए उपकरण पैनलों, बाड़ों या बल्कहेड्स के माध्यम से नली को रूट करने के लिए डिज़ाइन किया गया है। इसकी मुख्य संरचना में एक बल्कहेड थ्रेड सेक्शन, एक लॉकिंग नट, एक सीलिंग गैसकेट और एक कांटेदार नली कनेक्शन शामिल है। स्थापना के दौरान, पैनल पर केवल संबंधित व्यास का एक छेद बनाने की आवश्यकता होती है। फिटिंग के थ्रेड सेक्शन को छेद के माध्यम से पारित किया जाता है, और फिक्सिंग और सीलिंग प्रक्रिया को पूरा करने के लिए नट को विपरीत दिशा से कस दिया जाता है।

1. बल्कहेड फिक्सिंग संरचना:थ्रेड अनुभाग की लंबाई सामान्य पैनल मोटाई के अनुरूप होती है। एक बार जब लॉकिंग नट को कस दिया जाता है, तो यह पैनल के साथ एक कठोर निर्धारण बनाता है, जिससे यह सुनिश्चित होता है कि फिटिंग बाहरी खींचने वाली ताकतों के तहत भी सुरक्षित रहती है।

2. कांटेदार नली कनेक्शन:पैनल के एक या दोनों किनारों पर नली डालने और नली क्लैंप के साथ सीलबंद कनेक्शन बनाने के लिए कांटेदार पतले दांत होते हैं। कांटेदार अंत एक डबल एंटी-स्लिप ग्रूव डिज़ाइन को अपनाता है, जो सामान्य फिटिंग की तुलना में काफी अधिक पुल-आउट प्रतिरोध प्रदान करता है।

3. सीलिंग प्रणाली:पैनल के दोनों तरफ रबर गास्केट या ओ-रिंग उपलब्ध कराए गए हैं। जब नट को कस दिया जाता है, तो सीलिंग गैस्केट संपीड़ित हो जाता है, जिससे पैनल के उद्घाटन पर वॉटरटाइट और धूल-रोधी सीलिंग प्राप्त होती है, जिसकी सुरक्षा रेटिंग IP65 या उससे अधिक होती है।

इंस्टॉलेशन तरीका

शेन्ची की टिकाऊ बल्कहेड कांटेदार फिटिंग स्थापित करना आसान है। एक सुरक्षित और सीलबंद कनेक्शन केवल छह चरणों में प्राप्त किया जा सकता है:

चरण 1: पैनल होल तैयार करना

थ्रेड सेक्शन के बाहरी व्यास के आधार पर पैनल पर एक समान गोल छेद बनाएं। सीलिंग गैस्केट को नुकसान पहुंचाने से बचने के लिए सुनिश्चित करें कि छेद का किनारा चिकना और गड़गड़ाहट रहित है।

चरण 2: सीलिंग गैस्केट स्थापित करें

शामिल ईपीडीएम सीलिंग गैस्केट को फिटिंग बेस के खिलाफ दबाते हुए, थ्रेड सेक्शन पर स्लाइड करें। यदि पैनल के दोनों किनारों पर सीलिंग की आवश्यकता है, तो प्रत्येक तरफ एक गैस्केट रखें।

चरण 3: पैनल के माध्यम से डालें

पैनल के एक तरफ से छेद में धागा अनुभाग डालें, यह सुनिश्चित करते हुए कि फिटिंग का आधार बीच में सीलिंग गैस्केट के साथ पैनल से संपर्क करता है।

चरण 4: लॉकिंग नट को कस लें

लॉकिंग नट को पैनल के विपरीत दिशा से थ्रेड सेक्शन पर स्क्रू करें, और धीरे-धीरे इसे रिंच से कस लें। अनुशंसित टॉर्क: पीतल सामग्री के लिए 5-8 एनएम और स्टेनलेस स्टील के लिए 8-12 एनएम। कसने के दौरान फिटिंग बॉडी को स्थिर रखें।

चरण 5: नली को कनेक्ट करें

ऐसे विनिर्देश का चयन करें जहां बार्ब का बाहरी व्यास नली के आंतरिक व्यास से 0.5-1 मिमी बड़ा हो। नली को कांटेदार सिरे पर तब तक लंबवत रूप से डालें जब तक वह आधार तक न पहुंच जाए। उच्च दबाव वाले अनुप्रयोगों के लिए, एक स्टेनलेस स्टील नली क्लैंप का उपयोग करें और इसे दूसरे और तीसरे बार्ब्स के बीच बांधें।

चरण 6: सील अखंडता परीक्षण

कार्यशील दबाव के 1.5 गुना पर स्थिर दबाव परीक्षण करें। यदि तीन मिनट तक कोई रिसाव नहीं होता है, तो स्थापना योग्य है।
